Материал сверла hss что это?

Что такое HSS сталь? Виды и аналоги HSS.

HSS (High Speed Steel) – обозначает группу быстрорежущих сталей, переводится как сталь для работы на больших скоростях. HSS сталь используется для производства большого спектра различного металлорежущего инструмента. Сюда входят сверла спиральные, корончатые, ступенчатые, фрезы, зенкеры, метчики, плашки, ножи и пильные полотна.

Быстрорежущую сталь изготавливают классическим способом – путем разливки стали в слитки, затем производится прокатка и проковка, а также методом порошковой металлургии – здесь происходит распыление струи жидкой стали азотом. HSS стали считаются высокоуглеродистыми, как правило, инструменты из HSS-стали имеют твердость 62-64 HRC. Основным плюсом в сравнении с твердосплавными инструментами является прочность и более низкая цена инструментов. HSS сталь отлично показывает себя при прерывистом резании, ограничением использования HSS могут быть низкие скорости резания по сравнению с твердосплавами.

Характеристики HSS сталей

HSS стали подразделяются на три основные группы:

• Вольфрамовые (Т);
• Молибденовые (М);
• Высоколегированные быстрорежущие стали.

Стали вольфрамовой группы сейчас практически не используются из-за высокой цены вольфрама и его дефицита. Наиболее применяемые являются стали общего назначения Т1 и сталь с ванадием и кобальтом T15. Т15 используется для инструментов, применяемых при высоких температурах и повышенном износе.

В Сталях молибденовой группы главным легирующим элементом является молибден, но некоторые из них могут содержать равное или даже большее количество вольфрама и кобальта. Стали с высоким содержанием ванадия и углерода очень стойкие к абразивному износу. Тип сталей от М41 отличается высокой твердостью при работе на высоких температурах или применяется такой термин — красностойкостью. Молибденовые стали используются также при производстве инструментов, применяющихся в «холодных» уловиях — накатных плашек, вырезных штампов. В таких случаях HSS стали закаляют до более низких температур чтобы увеличить ударной вязкость.

Таблица общих химических составов HSS сталей. Российские аналоги.

Инструмент с содержанием вольфрама (W), будет обладает очень полезными режущими свойствами и таким качеством как красностойкостью. Это позволяет инструментам сохранять острую твердость и острую режущую кромку при температурах красного каления (до 530°С). Еще больше увеличивает красностойкость и износостойкость- Кобальт (К).

M1. Используется для производства сверл, различного диапазона применения. Сталь М1 обладает меньшей красностойкостью, чем сталь М2, но наименее восприимчива к ударам, является более гибкой.

M2. Самый распространенный материал для производства инструментов из HSS сталей. М2 долго сохраняет свою режущую кромку и обладает хорошей красностойкостью, в отличии от других HSS сталей с меньшим содержанием вольфрама. Применяется обычно для изготовления инструментов при высокопроизводительных машинных работах, например в сверлильных станках.

M7. Используется для сверл тяжелой конструкции при сверления твердого листового металла. Такая HSS сталь применяется там, где необходима гибкость и увеличенный срок службы.

M50. Используется для изготовления сверл, которые применяются при сверлении на портативном оборудовании. Не имеет такой красностойкости как остальные HSS стали с содержанием вольфрама

M35. Сталь М35 имеет более высокую красностойкость по отношению к М2. При этом кобальт несколько снижает стойкость к ударным нагрузкам.

M42. Сталь М42 «Super Cobalt» имеет превосходную стойкость к истиранию и высокую красностойкость. Используется при работах по вязким и сложным материалам.

Условные обозначения

Обозначение иностранных производителей не полностью раскрывает химический состав HSS стали, из которой изготовлены изделия. Тому или иному инструменту отводится определенная задача, которая описывается в каталоге. Другие детали можно выяснить определив химический состав, это можно сделать с помощью портативного анализатора металлов или же провести тестирование изделий опытным путем. Такая маркировка конечно может быть удобна недобросовестному производителю, который может указать на сверле HSS сталь, но она не будет отвечать необходимым требованиям. Ниже приведем основные маркировки, которые характеризуют материал, из которого изготовлен инструмент и область его применения.

HSS-R (или просто HSS) — обозначение на изделиях, которые прошли роликовую прокатку и термическую обработку. Такие изделия имеют наименьшую стойкость.

HSS-G — обозначение на изделиях, которые изготовлены из HSS сталей, режущая часть отшлифована CBN (кубическим нитридом бора). Изделия обладают повышенной стойкостью и меньшим радиальным биением. Инструменты HSS-G – наиболее распространены, они применяются для решения стандартных задач.

HSS-E – в изделия из HSS стали типа М35 добавляется кобальт. Используется при работах по вязким и сложным материалам. Еще встречается такая маркировка как HSS Co 5 и HSS Co 8, которае указывают содержание кобальта 5 и 8%

HSS-G TiN – такая маркировка указывает на напыление нитрида титана. Такое покрытие позволяет повысить поверхностную твердость приблизителньо на 2300 HV и термостойкость до 600°С.

HSS-G TiAlN — поверхность изделий с напылением титан-алюминий-нитрида. Такое покрытие позволяет повысить поверхностную твердость приблизителньо на 3000 HV и термостойкость до 900°С.

HSS-E VAP — VAP-используется для обработки нержавеющих сталей (V2A и V4A). Получается путем «выпаривания» оксидного неметаллического слоя. Таким образом снижается налипание стружки заготовки на поверхности инструмента, которое может привести к поломке изделия. В результате улучшается качество поверхности и благодаря VAP улучшается адгезия СОЖ с поверхностью инструмента.

Сверла THORVIK HSS Co. Чем они так хороши?

Содержание

• 5% кобальта, которые творят чудеса
• Другие преимущества сверл THORVIK HSS Co
• Что с ассортиментом?

Выбору дрели обычно уделяют много внимания: читают отзывы, сравнивают характеристики, смотрят обзоры. Со сверлами дело обстоит иначе. И зря! Даже такую простую на первый взгляд оснастку стоит подбирать вдумчиво. Купишь некачественную – и ни одна хорошая дрель не спасет!

Сегодня мы расскажем про действительно качественные сверла серии HSS Co, выпущенные под российским брендом THORVIK. Они предназначены для сверления стали, в том числе нержавеющей, чугуна, цветных металлов и пластика.

5% кобальта, которые творят чудеса

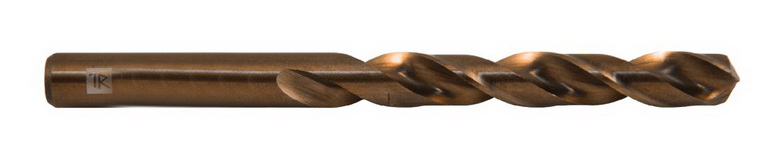

Сверла THORVIK HSS Co выполнены из быстрорежущей инструментальной стали, легированной кобальтом. Его содержание составляет примерно 4,8 – 5%. Такого количества достаточно, чтобы они дольше сохраняли твердость и прочность при воздействии высоких температур. Это свойство еще называется красностойкостью. Что оно дает? Повышенную износоустойчивость. Можно спокойно работать с любыми материалами. И если, например, на нержавейке обычные сверла быстро горят, то с кобальтовыми такого не случится.

Перечислим дополнительные преимущества, обеспеченные использованием кобальта:

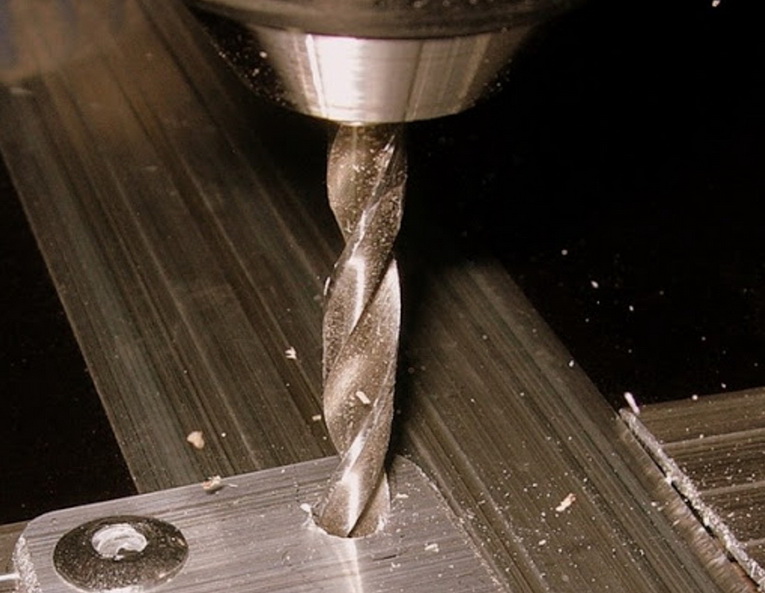

+ высокая скорость обработки – примерно в 2 раза выше, чем у стандартных;

+ требуется меньше усилий оператора – особенно это важно при работе с твердыми сплавами;

+ качество отверстий – не имеют заусенцев и других дефектов, при сверлении нержавейки исключено закусывание материала в зоне резания.

Если говорить о минусах, то он только один – высокая цена. Однако здесь стоит понимать, что ресурс такой оснастки гораздо выше, чем у дешевых сверл, да и работать она позволяет гораздо быстрее и эффективнее.

! Чтобы кобальтовые сверла служили максимально долго, при работе с твердыми сплавами стоит соблюдать несколько правил.

• Сверлить лучше на небольшой скорости.
• При интенсивной работе использовать смазочно-охлаждающую жидкость.
• Если предстоит сделать отверстие большого диаметра, лучше сначала рассверлить материал сверлом меньшего диаметра.

Другие преимущества сверл THORVIK HSS Co

• Угол заточки 135°. Гарантирует точность отверстий: даже на идеально гладких поверхностях оснастку не уводит в сторону. Позволяет делать отверстия в сварных швах.
• Производство методом полного шлифования: в отличие от прокатки или первичной прокатки со шлифованием, эта технология позволяет обеспечить максимально высокую точность геометрии сверла.
• Соответствие требованиям ГОСТ и DIN: подтверждает высокое качество оснастки.
• Контроль качества: специалисты THORVIK строго следят за производством с момента приемки сырья и до поступления товаров в продажу. Есть собственная лаборатория, в которой инженеры THORVIK испытывают образцы.

Что с ассортиментом?

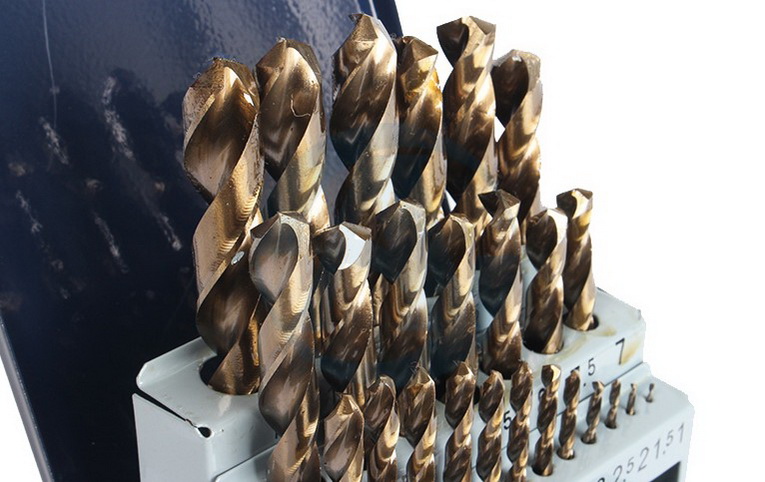

В серии HSS Co представлены сверла диаметром 1 – 13 мм с шагом 0,1 мм и диаметром 14 – 20 мм с шагом 1 мм. Приобрести можно как наборы, так и одиночные сверла. Подобрать подходящее можно под любую специфику работы.

Познакомиться с ассортиментом сверл THORVIK HSS Co и сделать заказ вы можете в нашем магазине. Испытайте кобальт в работе! Уверены, вы останетесь довольны.

Материал сверла hss что это?

HSS (High Speed Steel) — это общее определение группы быстрорежущих сталей. HSS сталь применяется для изготовления большого количества различного режущего инструмента. Обычно, это сверла, фрезы, метчики и плашки, реже — ножи и пильные полотна. HSS стали являются высокоуглеродистыми и некоторые из них содержат большую долю вольфрама. Как правило, инструменты из HSS-стали имеют твердость 62-64 HRC. Основным преимуществом перед твердосплавными инструментами является прочность и более низкая стоимость инструментов. Поэтому HSS хорошо себя показывает при прерывистом резании. Ограничением применения HSS являются низкие скорости резания по сравнению с твердыми сплавами.

За рубежом, также как и у нас, в конце 19 века первыми стали применятся HSS стали с высоким содержанием вольфрама (18%). Первая запись об использовании в сталях кобальта появилась в Германии в 1912 году. Позже, в 1930 году, в США был введен молибден.

Характеристики HSS сталей

HSS стали делятся на три группы:

• Вольфрамовые (Т);
• Молибденовые (М);
• Высоколегированные быстрорежущие стали.

Стали вольфрамовой группы сегодня практически не применяются из-за высокой стоимости вольфрама и его дефицита. Самыми распространенными являются сталь общего назначения Т1 и сталь с ванадием и кобальтом T15. Т15 применяются для инструментов, работающих в условиях высоких температур и износа.

Стали молибденовой группы в качестве главного легирующего элемента имеют молибден, хотя некоторые содержат равное или даже большее количество вольфрама и кобальта. Стали с повышенным содержанием ванадия и углерода являются стойкими к абразивному износу. Серия сталей начиная от М41 характеризуется высокой твердостью при работе на высоких температурах (красностойкостью). Молибденовые стали применяются также при изготовлении инструментов, работающих в «холодных» уловиях — накатных плашек, вырезных штампов. В таких случаях HSS стали закаляют до более низких температур для повышения ударной вязкости.

Таблица общих химических составов HSS сталей. Отечественные аналоги.

В таблице могут быть указаны не все аналоги, так как в настоящее время может быть большое кличество позаимствованных не гостированных марок.

Режущий инструмент, изготовленный с содержанием вольфрама (W), будет обладать очень полезным для инструмента качеством — красностойкостью. Она позволяет инструментам сохранять острую режущую кромку и твердость при температурах красного каления (до 530°С). Кобальт еще больше увеличивает красностойкость и износостойкость HSS сталей.

M1. Применяются для производства сверл, широкого диапазона применений. Стали М1 имеют меньшую красностойкость, чем стали М2, но менее восприимчивы к ударам и являются более гибкими, что делает их пригодными для общих работ.

M2. Стандартный материал для изготовления инструментов из HSS сталей. М2 имеет хорошую красностойкость и сохраняет свою режущую кромку дольше, чем другие HSS стали с меньшим содержанием вольфрама. Обычно применяется для изготовления инструментов для высокопроизводительных машинных работ.

M7. Применяются для сверл тяжелой конструкции для сверления твердого листового металла. Обычно применяются там, где гибкость и увеличенный срок службы одинаково важны.

M50. Применяется для изготовления сверл, которые применяются для сверления на портативном оборудовании, где поломка по причине изгиба является проблемой. Не имеет такой красностойкости как остальные HSS стали с вольфрамом.

M35. Стали М35 имеют повышенную красностойкость по сравнению с М2. При этом кобальт несколько понижает стойкость к ударам.

M42. Стали М42 «Super Cobalt» имеют отличную стойкость к истиранию и хорошую красностойкость. Применяются для работ по вязким и сложным материалам.

Условные обозначения

Маркировка зарубежных производителей полностью не раскрывает химический состав HSS стали, из которой изготовлен инструмент. Предполагается, что тот или иной инструмент предназначен для отведенных ему задач, описанных в каталоге, и этого должно быть достаточно. Остальные детали можно выяснить либо определив химический состав тем же портативным анализатором металлов или же опытным путем. Кроме того, такая маркировка удобна недобросовестному производителю, который может изготовить сверло из HSS стали, которая не будет отвечать необходимым требованиям, не смотря на то, что она быстрорежущая. Ниже описаны типичные маркировки, по которым можно частично определить материал, из которого изготовлен инструмент и область его применения.

HSS-R (иногда просто HSS) — обозначение на сверлах, прошедших роликовую прокатку и термическую обработку. Сверла имеют наименьшую стойкость.

HSS-G — обозначение на инструментах, изготовленных из HSS сталей, в которых режущая часть вышлифована CBN (кубическим нитридом бора). Инструменты повышенной стойкости и меньшим радиальным биением. Инструменты HSS-G — это самые распространенные режущие инструменты для решения стандартных задач.

HSS-E — инструменты из HSS стали типа М35 с добавлением кобальта. Применяются для работы по вязким и сложным материалам. Также встречатся такие обозначения как HSS Co 5 и HSS Co 8, которые указывают на точное содержание кобальта.

HSS-G TiN — поверхность инструмента с напылением нитрида титана. Благодаря такому покрытию поверхностная твердость повышается приблизителньо на 2300 HV, а термостойкость до 600°С.

HSS-G TiAlN — поверхность инструмента с напылением титан-алюминий-нитрида. Благодаря такому покрытию поверхностная твердость повышается приблизителньо на 3000 HV, а термостойкость до 900°С.

HSS-E VAP — VAP-инструменты благодаря своим свойствам применяются для обработки нержавеющих сталей (V2A и V4A). Способ получения поверхности инструмента подразумевает «выпаривание» оксидного неметаллического слоя. Это снижает налипание стружки заготовки на поверхность инструмента, которое приводит к поломке инструмента и низкому качеству обработанной поверхности. VAP-поверхность также улучшает адгезию СОЖ с поверхностью инструмента.

Что касается термина «Super HSS», он не является определенным и каждый производитель может вкладывать в него различные преимущества. Это могут быть как стали М50, так и высоколегированные специальные HSS стали.

HSS-стали — особенности, марки, обозначения, расшифровка.

HSS (High Speed Steel) — это общее определение группы быстрорежущих сталей. HSS сталь применяется для изготовления большого количества различного режущего инструмента. Обычно, это свёрла, метчики, фрезы…. HSS стали являются высокоуглеродистыми и некоторые из них содержат большую долю вольфрама. Как правило, инструменты из HSS-стали имеют твердость 62-64 HRC. Основным преимуществом перед твердосплавными инструментами является прочность и более низкая стоимость инструментов. Поэтому HSS хорошо себя показывает при прерывистом резании. Ограничением применения HSS являются низкие скорости резания по сравнению с твердыми сплавами.

За рубежом, также как и у нас, в конце 19 века первыми стали применятся HSS стали с высоким содержанием вольфрама (18%). Первая запись об использовании в сталях кобальта появилась в Германии в 1912 году. Позже, в 1930 году, в США был введен молибден.

Характеристики HSS сталей

HSS стали делятся на три группы:

• Вольфрамовые (Т);
• Молибденовые (М);
• Высоколегированные быстрорежущие стали.

Стали вольфрамовой группы сегодня практически не применяются из-за высокой стоимости вольфрама и его дефицита. Самыми распространенными являются сталь общего назначения Т1 и сталь с ванадием и кобальтом T15. Т15 применяются для инструментов, работающих в условиях высоких температур и износа.

Стали молибденовой группы в качестве главного легирующего элемента имеют молибден, хотя некоторые содержат равное или даже большее количество вольфрама и кобальта. Стали с повышенным содержанием ванадия и углерода являются стойкими к абразивному износу. Серия сталей начиная от М41 характеризуется высокой твердостью при работе на высоких температурах (красностойкостью). Молибденовые стали применяются также при изготовлении инструментов, работающих в «холодных» уcусловиях — накатных плашек, вырезных штампов. В таких случаях HSS стали закаляют до более низких температур для повышения ударной вязкости.

• HSS (High Speed Steel) — обозначение HSS расшифровывается как «быстрорежущая сталь».

Сталь с твердостью 62-65 HRC. По сравнению с HCS (high carbon steel) толщина металла у HSS меньше, а твердость значительно выше, в общем случае применимо ко всему классу быстрорежущих сталей. Но в большинстве случаев так обозначается самая массовая сталь HSS класса Р6М5 (M-2; 1.3343; Z85WDCV; HS 6-5-2; F-5613). Быстрорежущая сталь средней производительности, с точки зрения вязкости подходит для сверл по металу, фрез меньших диаметров и обработки материалов до прочности 900 МПа, для работы по материалам, таких как металл, алюминий и цветные металлы.

• HSSE ( общее обозначение для группы быстрорежущих сталей с содержанием кобальта, в которую входят HSS-E, HSS-Co5, HSS-Co8) — инструментальная быстрорежущая сталь, аналог Р6М5К5.

Сталь с твердостью 63-67 HRC, антикоррозионная и кислотостойкая сталь, высокопроизводительная быстрорежущая сталь с хорошей вязкостью, подходит прежде всего для инструментов более крупных диаметров и дисковых фрез, для работы по чугуну, алюминию, алюминиевым сплавам, меди, латуни и бронзе.

• HSS-G (аналог Р6М5) —Это обозначение наносится на сверла, режущая часть которых подвергается шлифовке при помощи боразона (CBN). Инструменты HSS G являются наиболее распространенными, их отличает повышенная стойкость. Кроме того, сверло по металлу, на которое нанесено такое обозначение, создает наименьшее биение при выполнении обработки с его помощью.

Сталь с твердостью 62-65 HRC. Сверла, полученные методом шлифования, лучше чем инструмент HSS, полученный методом прокатки.

Применение: сталь, легированная и углеродистая литая сталь (прочность; до 900 Н/мм2), серый, ковкий чугун, чугун со сфероидальными выделениями графита, сталь литая под давлением, мельхиор, графит, алюминиевые сплавы, латунь и бронза.

• HSS-G TiN — сталь инструментальная быстрорежущая, покрытие титан-нитридом.

Благодаря этому покрытию (TiN), защищающему инструмент от износа, твердость поверхности повышается примерно на 2300 HV, а термостойкость; до 600°С.

Применение: углеродитсая и легированная сталь (при прочности до 1200 Н/мм2), легированная сталь с высоким содержанием хрома, а также сталь V2A, V4A, антикоррозионная и кислотостойкая сталь. Предназначено для обработки стали, бронзы, медно-никелевых сплавов, графита, титана, титановых сплавов, чугуна, алюминия, алюминиевых сплавов, меди, латуни. Титановое напыление снижает перегрев и улучшает вывод стружки.

• HSS-G TiAlN — сталь инструментальная быстрорежущая, покрытие титан-алюминием-нитридом, G (Grinding); шлифованная.

Благодаря этому покрытию (TiAlN), защищающему инструмент от износа, твердость поверхности повышается примерно на 2300 HV, а термостойкость; до 600°С

Применение: углеродистая и легированная сталь (при прочности до 1200 Н/мм2), легированная сталь с высоким содержанием хрома, а также сталь V2A, V4A, антикоррозионная и кислотостойкая сталь, титан, титановые сплавы, чугун, алюминий, алюминиевые сплавы, медь, латунь и бронза.

• HSS-Co 5% — высокопроизводительная быстрорежущая сталь.

Другие варианты обозначения: HSCO, Co5%, S 6-5-2-5, 1.3243, Z 90 WDCV 06-05-04-02, HS 6-5-2-5, BM 35. Сталь с хорошей вязкостью обработки материалов до прочности 1200 МПа. По своим свойствам сталь HSS-Co5% находится между Р6М5К5 и Р9 (ближе к Р9), что позволят рекомендовать ее, как замену Р9.

• HSS-Co 8% — высокопроизводительная быстрорежущая сталь с высоким содержаниме кобальта.

Сталь с твердостью 63-68HRC, другие варианты обозначения: Co8, Co 8%, S 2-10-1-8, Z 110 DKCWv 09-08-04-02-01, HS 2-9-1-8, BM 42, M42. По своим свойствам сталь HSS-Co 8% находится между Р6М5К5 и Р18 (ближе к Р18), что позволят рекомендовать ее, как замену Р18. Высокое содержание кобальта способствует повышению красностойкости, что позволяет задавать более жесткие режимы резания. Высокопроизводительная сталь с хорошей вязкостью и отличной термостойкостью. Подходит прежде всего для фрезерования высокопрочных материалов, аустенитной стали, стали для горячей обработки давлением (горячее формование) и т.п.

• HSSE-PM — высокопроизводительная быстрорежущая сталь.

Cталь получена методами порошковой металлургии. Сталь имеет однородную структуру, которая проявляется более высокой размерной стойкостью и стойкостью режущей кромки инструмента. Подходит для обработки высокопрочных и труднообрабатываемых материалов, таких как, например, титан и его сплавы. Фрезы из этой стали стандартно поставляются с покрытием AlTiN.

• О нашей компании:ООО “Айрон Парк”
• Наши действующие предложения и акции:Подробнее.
• Новости компании: Подробнее.
• Каталоги производителей: Скачать/ Смотреть

HSS-стали — особенности, марки, обозначения, расшифровка

Аббревиатурой HSS, составленной из начальных букв английских слов High Speed Steel, обозначается целая группа сталей, относящихся к категории быстрорежущих. Из сталей данного типа изготавливаются фрезы, метчики, плашки для нарезания резьбы. Значительно реже такой материал применяют для производства ножовочных полотен и ножей.

Сплавы категории HSS относятся к высокоуглеродистым сталям, в отдельных марках которых может содержаться значительное количество вольфрама. Твердость инструмента, изготовленного из сталей данного типа, может находиться в интервале 62–64 единицы по шкале HRC.

Концевая фреза, изготовленная из стали HSS-Co8 способна обрабатывать материал с пределом прочности до 1100Н/мм 2

Инструменты из сталей HSS, если сравнивать их с твердосплавными, отличаются более доступной стоимостью и более высокой прочностью, что позволяет успешно применять их для прерывистого резания. Между тем выполнять обработку с их помощью допускается на более низких скоростях резания, если сравнивать с твердосплавными сверлами.

Состав быстрорежущих сталей, которые зарубежные производители называют сплавами категории HSS, постоянно совершенствовался. Так, с конца XIX века в такие стали начали добавлять значительное количество вольфрама (до 18%), а с 1912 года в данных сплавах стал появляться кобальт. И только в 1930 году в состав HSS-сталей включили молибден.

Основные характеристики и марки

В зависимости от своего состава HSS-стали делятся на три категории:

• с повышенным содержанием вольфрама (Т);
• молибденовые (М);
• высоколегированной группы.

Химический состав вольфрамовых HSS сталей

Из-за дороговизны и нехватки вольфрама стали с его повышенным содержанием в наше время применяются достаточно редко. Наиболее распространенными сталями данной группы являются сплав общего назначения Т1 и содержащий ванадий и кобальт стальной сплав Т15. Последний используется, в частности, для изготовления изделий, которые должны отличаться высокой устойчивостью к износу и высоким температурам.

Химический состав молибденовых HSS сталей

Более распространены стали HSS молибденовой группы, в которых также могут содержаться вольфрам и кобальт. Быстрорежущие стали молибденовой группы, в составе которых присутствует значительное количество ванадия и углерода, устойчивы к абразивному изнашиванию. Для изготовления изделий, которые должны сохранять высокую твердость даже при высоких температурах, применяют молибденовые стальные сплавы, начиная от марки М41. В производстве инструментов, эксплуатируемых в холодных условиях и обладающих высокой ударной вязкостью, также используют стальные сплавы молибденовой группы, подвергая их специальной термической обработке.

Химический состав высоколегированных HSS сталей

Выбирая инструменты из HSS-сталей молибденовой группы, следует учитывать характеристики отдельных марок таких стальных сплавов.

Из стали данной марки изготавливают HSS-сверла широкого применения. Сверла HSS из сплава марки М1 отличаются большей гибкостью и меньшей восприимчивостью к ударным нагрузкам, но уровень их красностойкости меньше, чем у инструментов, выполненных из стали М2.

Это наиболее распространенный материал, из которого изготавливают инструменты различного назначения. Изделия из HSS-стали данной марки, используемые для выполнения высокопроизводительных машинных работ, отличаются высокой красностойкостью, параметры их режущих кромок сохраняются дольше, чем у инструментов из быстрорежущих сталей других марок.

Данный сплав используется для производства мощных сверл, от которых требуется не только высокая гибкость, но и исключительная надежность. С помощью сверл по металлу HSS, изготовленных из сплава данной марки, выполняют отверстия в твердом и толстолистовом материале.

Это материал, используемый для изготовления сверл, работающих в комплекте с портативным оборудованием. В данных условиях поломка инструмента по причине его значительного изгиба является достаточно актуальной проблемой. Сверло HSS из стального сплава М50 не обладает такой красностойкостью, как инструменты из быстрорежущих сталей других марок.

Данный сплав, который также обозначается как HSSE, за счет повышенного содержания кобальта отличается более высокой красностойкостью, чем быстрорежущая сталь марки М2. Между тем повышенное содержание данного элемента в составе стали HSSE снижает ее устойчивость к ударным нагрузкам.

Это сталь, в составе которой содержится максимальное количество кобальта, поэтому ее часто называют Super Cobalt. Инструменты из HSS-стали данной марки отличаются не только высокой красностойкостью, но и исключительной устойчивостью к истиранию. Благодаря таким характеристикам сталь данной марки успешно используется для производства инструментов, при помощи которых необходимо выполнять обработку вязких и сложных материалов.

Содержание вольфрама в составе HSS-сталей позволяет наделить изделия, которые из них изготовлены, красностойкостью.

Заключается это качество в том, что режущая кромка инструмента сохраняет свою твердость даже при температуре красного каления – 530°. Еще более высокой красностойкостью (а также повышенной износостойкостью) обладают быстрорежущие стальные сплавы, в химическом составе которых содержится кобальт (HSS Co). Режущие кромки сверл HSS категории Co способны сохранять свою твердость при более высоких температурах.

Условные обозначения

Расшифровка химического состава сталей, относящихся к категории HSS, затруднена, так как в их обозначении не содержится никаких подробных данных. Как правило, в каталогах на инструмент, изготовленный из сталей данной категории, есть информация о материалах, для обработки которых его можно использовать. Чтобы относительно точно определить химический состав HSS-сталей, необходимо использовать специальное оборудование или решать этот вопрос опытным путем.

Скорее всего, это немецкий аналог быстрорежущей стали HSS М2

Лучше разбираться в характеристиках и материале изготовления инструмента, на который нанесена маркировка HSS, помогает знание следующих данных.

К такой аббревиатуре часто добавляется буква R. Это сверла, отличающиеся наименьшей стойкостью. Они проходят роликовую прокатку и термическую обработку.

Это обозначение наносится на сверла, режущая часть которых подвергается шлифовке при помощи боразона (CBN). Инструменты HSS G являются наиболее распространенными, их отличает повышенная стойкость. Кроме того, сверло по металлу, на которое нанесено такое обозначение, создает наименьшее биение при выполнении обработки с его помощью.

HSS c литерой E

Это обозначение указывает на то, что в составе материала изготовления изделия содержится кобальт. Инструмент с обозначением HSSE оптимально походит для обработки сложных материалов, а также материалов, отличающихся высокой вязкостью. Как уже говорилось выше, аналогом обозначения HSSE является маркировка М35. Существуют и международные аналоги обозначения HSSE (HSS-Co5 и HSS-Co8), по которым можно точно определить, какое количество кобальта содержится в стальном сплаве.

Сталь этой марки чрезвычайно трудно режется болгаркой

Данное обозначение указывает на то, что на поверхность инструмента нанесено напыление из нитрида титана. За счет этого повышается как твердость поверхностного слоя изделия (приблизительно на 2300 HV), так и его термостойкость (до 600°).

На поверхность инструмента с таким обозначением нанесено напыление из нитрида титана, легированного алюминием. Твердость поверхностного слоя такого сверла благодаря этому покрытию повышается примерно на 3000 HV, а термическая стойкость – на 900°.

Изделия с таким обозначением можно использовать для обработки нержавеющей стали. На их поверхность меньше налипает стружка, поэтому они реже ломаются и обеспечивают высокое качество обработки.

Нередко можно встретить инструменты с обозначением HSS 4241, которые используются преимущественно для обработки изделий из древесины, пластика и алюминия. Что касается обозначения Super HSS, то каждый производитель вкладывает в него свои представления о качестве инструмента.

На видео показан тест ножа из стали марки HSS W18.

Как выбрать сверла по металлу

Сверла по металлу

Для сверления металлов используют винтовые или, как их чаще называют, спиральные сверла. Будучи практически одинаковыми по конструкции, эти инструменты могут различаться по материалу, виду дополнительной обработки, особенностям заточки. Существует много разновидностей сверл, оптимизированных для разных металлов, глубины сверления и других условий работы.

Из чего изготавливают сверла

Для изготовления сверл по металлу применяется быстрорежущая сталь. Это группа высоколегированных сплавов, в состав которых, кроме железа и углерода, входит вольфрам, молибден, кобальт, ванадий и другие элементы.

Быстрорежущая сталь отличается от обычной инструментальной тем, что сверло из нее сохраняет работоспособность при нагреве. Инструментальная сталь при нормальной температуре не уступает по твердости быстрорежущей, но при нагреве свыше 200 о С происходит отпуск и она становится мягкой. Быстрорежущая сталь сохраняет твердость до 500—600 о С, а некоторые марки – до 1000 о С.

Вольфрам – основной компонент, повышающий «красностойкость стали» (способность сохранять твердость при нагреве). Однако из-за ограниченных запасов вольфрама пришлось отказываться от стали с его высоким содержанием и переходить на молибденовые сплавы. При содержании вольфрама в пределах 6% требуемые качества сверл обеспечиваются добавкой молибдена, кобальта и других элементов. Инструменты из стали Р18 уже не производятся, и даже Р9 встречается нечасто.

В зарубежной классификации быстрорежущие сплавы обозначаются аббревиатурой HSS (High Speed Steel). Их существует несколько разновидностей, и некоторые из них аналогичны сплавам, указанным в ГОСТе. Марки быстрорежущих сталей обозначаются буквой «М» с последующей цифрой. Сравним несколько наиболее часто используемых марок.

Сталь с низким содержанием вольфрама и увеличенным – молибдена (1.5 и 8 % соответственно). Не отличается высокой стойкостью, используется для изготовления сверл общего назначения.

Сплав содержит 6% вольфрама и 5% молибдена, что придает сверлам из него высокую твердость. Российский аналог – Р6М5. Сверла из этой стали обладают хорошей износостойкостью и красностойкостью.

Сверла из этой стали применяются для глубокого сверления и работы с высокими усилиями. В ее составе уменьшено содержание вольфрама (1,75 %), но увеличено количество молибдена (8,75 %) и ванадия (2 %). Российский аналог – Р2М9.

Российский аналог этого сплава – Р6М5К5. Эта сталь отличается от М2 (Р6М5) более высокой «красностойкостью» за счет добавки 5 % кобальта. В сплав также добавлены: кремний, магний и никель. Сверла из стали М35 выдерживают сильный нагрев и обеспечивают высокую производительность.

Этот сплав имеет в составе немного вольфрама, но высокое содержание молибдена и кобальта. Сверла из него отличаются высокой красностойкостью и отлично держат заточку. Хорошо работают при высокой скорости резания и по вязким материалам. Российский аналог – сталь Р2М10К8.

Особенности сверл и их маркировка

В зарубежной системе маркировки сверл отражаются некоторые особенности их изготовления и важнейшие компоненты стали.

Нешлифованные сверла изготавливаются винтовой прокаткой. Для них используется относительно мягкая, деформируемая сталь. После прокатки инструмент закаляется. В маркировке буква «R» может отсутствовать.

Вышлифованные сверла изготавливаются шлифовкой CBN (кубическим нитридом бора). Это самый распространенный вид инструментов для широкого круга задач. Сверла имеют высокую износостойкость и минимальное радиальное биение.

HSS-PM

Сверла, изготовленные по технологии порошковой металлургии. Применяются для обработки твердых металлов.

HSS-E (HSS-Co)

Кобальтовые сверла из сплавов с высоким содержанием кобальта. К маркировке может добавляться цифра, обозначающая округленное до целых содержание кобальта в процентах. Например, HSS-Co5 или HSS-Co8, что соответствует сплавам М35 или М42.

HSS-TiN или HSS-TiAN

Титановые сверла покрыты нитридом титана. Буква «A» во втором варианте означает легирование алюминием. Покрытие нитридом титана придает инструменту золотистый цвет и в несколько раз повышает его износостойкость.

HSS-E-VAP

Парооксидированные сверла. Сверла этой группы покрыты пленкой окислов, которая создается парооксидированием – обработкой перегретым паром в специальной среде. Покрытие имеет черный цвет, снижает налипание стружки на режущие кромки, повышает смачиваемость поверхности охлаждающей жидкостью. Сверла HSS-E-VAP эффективны для сверления нержавеющей стали и других вязких сплавов.

Твердость сверл из быстрорежущих сталей по ГОСТ 2034-80 должна быть в пределах 63—66 HRC.

Режущая часть

Резание при сверлении осуществляется двумя кромками, которые образованы пересечением передних поверхностей винтовых канавок и конической головки сверла. Строго говоря, режущая часть не совсем коническая: задняя поверхность лезвия понижается, под небольшим углом отходя от теоретического конуса.

Главный параметр заточки – угол при вершине. Для большинства применений он составляет около 118 о . Для чугуна или твердой бронзы его можно уменьшить до 116 о . Для латуни, мягкой бронзы, алюминия применяют углы 120 о , 130 о , 140 о .

Для сверления мягкого листового металла применяют специальную заточку с криволинейными режущими кромками, выступающим заостренным центром и чуть выступающими краевыми резцами. В начале сверления сверло сразу четко центрируется, затем очерчивается контур, и после этого начинается выемка металла по всей площади отверстия. В результате исключается биение на входе и закусывание краев на выходе.

Для сверления стального и чугунного литься применяются сверла с двойной заточкой. Кроме угла при вершине 116 – 118 о , кромки стачиваются на периферии, на ширину 0,2 диаметра, под углом 70 – 75 о . Существуют и другие формы заточки для конкретных применений.

Точность сверления

Факторы, влияющие на точность сверления, делятся на две группы: зависящие от оборудования и зависящие от инструмента. Сверла делятся на три класса точности: А1, В1 и В. Класс точности определяется предельно допустимыми величинами:

• несимметричностью сердцевины и поводка сверла;
• радиальным биением;
• допуском прямолинейности режущих кромок.

Класс точности должен соответствовать требуемому квалитету точности отверстий и возможностям оборудования. Сверла класса А1 применяются для отверстий от 10 до 13 квалитетов точности. Сверла классов В1 и В – до 14 и до 15-го квалитета точности соответственно.

Виды хвостовиков

Хвостовая часть сверла, предназначенная для крепления в станке или ручном инструменте, может иметь разные формы.

• Цилиндрический хвостовик. Это самая распространенная форма хвостовика, пригодная для фиксации в патроне дрели, сверлильного или токарного станка.
• Конический (конус Морзе). Сверла с коническим хвостовиком применяются на промышленном оборудовании. Для них требуется соответствующий конус на шпинделе. Отличаются надежной фиксацией, точной центровкой и быстротой замены инструмента.
• Шестиугольный. Такой хвостовик пригоден для установки в трехкулачковый патрон и отличается уверенной передачей высокого крутящего момента. Исключает проскальзывание сверла в патроне. Кроме того, шестиугольная форма удобна для установки сверла в адаптер шуруповерта. При этом сверло не нужно зажимать, но не обеспечивается его точное положение при работе.

Популярные наборы и сверла специальной формы

Наиболее часто используемые сверла – диаметром от 2 до 10 мм. Они используются в металлообрабатывающих мастерских, на станциях СТО, в домашнем хозяйстве. На популярность этих диаметров указывает и то, что большинство легкого сверлильного оборудования имеет патроны, приспособленные под этот диапазон размеров.

Для общего применения подходит набор сверл с шагом диаметра 0,5 мм. В большинстве случаев такой набор перекроет основные потребности сверления. Для конкретного применения можно подбирать диаметры с шагом 0,1 мм. Более точные размеры отверстий достигаются дополнительной обработкой.

Есть особые случаи, для которых удобно использовать специальные сверла:

• ступенчатое сверло для листовых материалов;
• кольцевое сверло или центробор для неглубокого сквозного сверления отверстий большого диаметра;
• комбинированное сверло-метчик, которым можно за один проход просверлить отверстие и нарезать в нем резьбу.

Правильный выбор инструмента в соответствии с предстоящим применением существенно упростит работу и поможет достичь должного качества.
