Гребенка для теплого пола: выбор гребенки, сборка и настройка гребенки для теплого пола своими руками

Одним из лучших на данный момент способов обеспечить в доме или квартире комфортную температуру является обустройство системы теплого пола. Сама по себе эта система состоит из множества элементов, каждый из которых является неотъемлемым и важным. Но особое место среди них занимает распределительная гребенка, также известная как коллектор теплого пола. Без нее система не может нормально функционировать и обеспечивать своим владельцам качественный и комфортный обогрев жилых помещений. Рассмотрим, что такое гребенка для теплого пола, как она устроена и по каким принципам работает.

Гребенка для теплого пола

Почему гребенка необходима

Начать рассказ о распределительной гребенке следует с роли данного узла в теплом полу и с разъяснения того, почему без него нормальную работу системы обеспечить будет невозможно. С упрощенной схемой подобного отопления вы можете ознакомиться на изображении, приведенном ниже. Теплоноситель, в роли которого выступает обычная вода, поступает от котла (или централизованной отопительной магистрали, если речь идет о городской квартире) к коллекторному узлу, где смешивается с жидкостью, которая циркулировала в системе ранее. Затем вода идет по контурам, проложенным под полами, и отдает им свое тепло.

Упрощенная схема системы теплого пола

Как правило, реальная схема теплого пола сложнее той, что на изображении выше – контуров несколько, и они имеют разную протяженность труб. Соответственно, им нужно разное количество теплоносителя. Но если горячая вода будет поступать от источника в виде котла или магистрали без какого-либо распределения, то большая ее (воды) часть устремится в самый малый контур. В результате там будет перегрев. И наоборот, на больших по протяженности контурах будет ощущаться недостаток тепла.

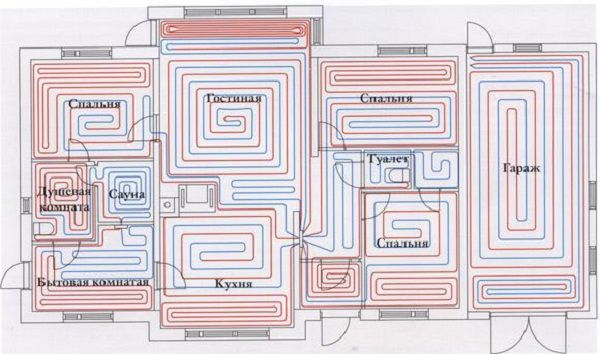

Схема, иллюстрирующая расположение контуров теплого пола в различных помещениях дома. Можно заметить, что они очень различаются по своей площади и расположению подающей и отводящей линий

Важно! Наличие правильно отрегулированной гребенки решает эту проблему – расход воды на каждом отдельном участке теплого пола устанавливается в соответствии с потребностью в теплоносителе. При этом и маленькая ванная, и большая гостиная будут обогреваться одинаково хорошо.

У гребенки для теплого пола есть еще одна функция – снижение температуры воды до приемлемого для контуров уровня. Теплоноситель и из котла, и из центральной магистрали подается очень горячим, около +70-80 и даже более градусов – делать температуру ниже невыгодно с точки зрения расхода топлива. Но для теплого пола такая жидкость не подходит. Значит, ее необходимо остудить, смешав с уже охлажденной водой из «обратки» отопительных контуров. Это происходит внутри гребенки для теплого пола. С помощью датчиков и соединенных с ними клапанов коллектор поддерживает температуру на определенном уровне, заданном пользователь системы.

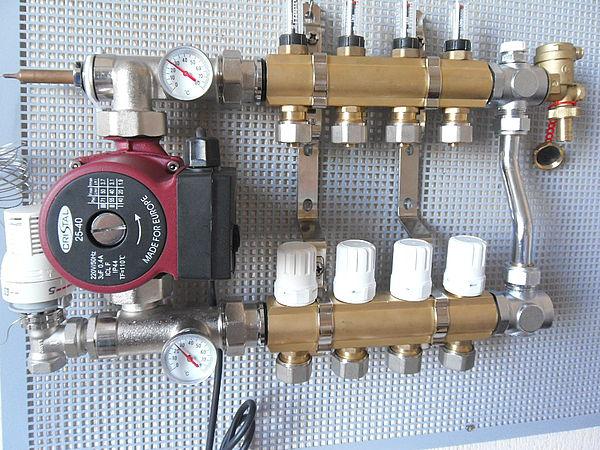

Гребенка распределительная (коллектор) для теплого водяного пола

Гребенка с сервоприводом

Как устроен узел гребенки для теплого пола

Гребенку для теплого пола можно условно разделить на следующие составные элементы:

  • коллектор подачи;
  • коллектор «обратки»;
  • крепежи для сборки и монтажа;
  • запорные краны на подачу и «обратку» от котла;
  • термометр;
  • сливной кран;
  • устройство для сброса воздуха из системы (также известное как кран Маевского);
  • смесительные коллекторы для подачи и «обратки»;
  • насос;
  • клапан для подачи в гребенку теплоносителя от котла.

Устройство гребенки для теплого пола

Теперь рассмотрим их по отдельности. Коллектор подачи представляет собой горизонтальную трубу с несколькими ответвлениями — от двух и более. От него теплоноситель поступает в контуры теплого пола. Коллектор подачи снабжен расходомерами – устройствами, с помощью которых осуществляется регулирование объема воды, поступающего в тот или иной элемент системы. Для этого расходомер изменяет сечение на ответвлении от коллектора в контур.

Похожим по своему внешнему виду является коллектор «обратки» – это также горизонтальная труба с ответвлениями. Но здесь вместо расходомеров установлены термостатические клапаны, также известные как термоголовки. С их помощью пользователь может регулировать температуру на отдельных участках теплого пола.

Оба коллектора фиксируются на две монтажные скобы. Они же, в свою очередь, крепятся к стене в месте установки гребенки для теплого пола.

Контур подачи (внизу) и обратки (вверху) вместе, собраны и зафиксированы на монтажных скобах

Запорные краны служат для полного перекрытия линий подачи и «обратки», идущих к гребенке теплого пола от отопительного котла или централизованной магистрали.

Важно! При монтаже подобной системы отопления перед гребенкой и запорной арматурой располагайте байпас. Без него при перекрытии подачи в коллектор теплого пола появляется риск перегрева и выхода из строя котла.

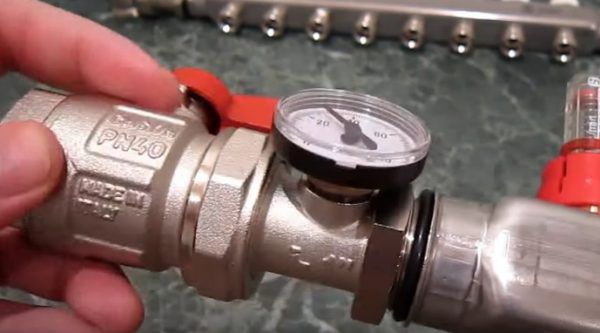

Термометр необходим для контроля температуры в системе коллектора для теплого пола. Сливной кран используется для сброса воды с целью ремонта и технического обслуживания узла. А кран Маевского требуется для стравливания воздуха из трубопроводов теплого пола – при его (воздуха) наличии жидкость может встать в одном из контуров и эффективность обогрева резко снизится.

Теплоноситель в подобной системе отопления не может должным образом перемещаться самостоятельно, потому для обеспечения циркуляции необходим насос. И, наконец, гребенка дополняется различными фитингами, углами и тройниками, соединяющими все элементы в единое изделие и обеспечивающими перемещение воды от котла к подающему коллектору и от отводящего – к «обратке».

Насосно-смесительный узел для теплого пола

Для поддержания температуры в теплом полу на должном уровне к циркулирующему теплоносителю нужно подмешивать немного очень горячей воды от котла или централизованной магистрали. С этой целью в гребенку встраивается клапан подачи, который может быть двух- и трехходовым. О принципах их работы вы можете узнать в подразделах, приведенных ниже.

Для чего нужны распределительные коллекторы для водяного теплого пола

Принцип работы гребенки для теплого пола с двухходовым клапаном

Двухходовой клапан устанавливается в системе прямо перед гребенкой теплого пола. При этом он снабжается выносным датчиком температуры, который, как правило, располагается рядом с коллектором «обратки». Клапан имеет два состояния (открыт и закрыт), которые определяются положением штока, а тот, в свою очередь, управляется термоголовкой.

Принцип действия подобной системы следующий: вначале двухходовой клапан открыт, жидкость от котла с высокой температурой попадает в гребенку. Там к жидкости подмешивается уже остывшая вода от «обратки» и такая смесь направляется в подающий коллектор. При этом выносной датчик измеряет ее температуру. Если она все еще ниже установленного значения, то двухходовой клапан остается открытым. Если же вода прогрелась до определенной температуры или даже превысила ее – устройство закрывается, поступление теплоносителя от котла прекращается. Жидкость в системе теплого пола циркулирует независимо.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Но со временем она, отдавая тепло в помещение, охладится до температуры, которая меньше нормы. В этом случае термоголовка клапана, учитывая данные от датчика, поднимет шток – клапан откроется, а очень горячая вода от котла вновь будет подмешиваться к жидкости в гребенке. Указанный на изображении ниже балансировочный клапан необходим для регулирования объема «обратки», которая будет подмешиваться к теплоносителю.

Двухходовой клапан является довольно надежной системой, в которой вероятность поломки запирающего элемента и попадание в теплый пол излишне горячей воды сведена к минимуму наличием термостата и самим принципом работы устройства. Но при этом точность и плавность регулирования уступают схеме с трехходовым клапаном.

Смесительный узел с двухходовым клапаном

Важно! Также стоит сказать, что гребенка с двухходовым клапаном имеет ограничение по площади – с ней можно обогревать не более 150-200 м 2 жилых помещений. На большее, как правило, производительности устройства недостаточно.

Распределительный коллектор для теплого пола

Принцип работы гребенки для теплого пола с трехходовым клапаном

Теперь рассмотрим принцип действия данного узла с трехходовым клапаном. Как можно понять из названия, в данном регулирующем устройстве имеются не два, а три входа – к одному подключается подача от котла, ко второму – исходящий коллектор, к третьему – линия от обратного коллектора с уже охлажденной водой. Для лучшей наглядности представим процесс работы пошагово.

Схема подключения с трехходовым клапаном

Шаг 1. Начальное положение, на трехходовом клапане полностью закрыта линия подмешивания и открыта подача от котла. Горячий теплоноситель поступает в гребенку.

Шаг 2. Датчик, располагающийся в гребенке, подает сигнал о превышении температуры. Запорный элемент клапана смещается, частично открывается линия подмешивания и закрывается линия подачи. К горячей воде от котла прибавляется уже остывшая жидкость из обратной линии теплого пола. И чем сильнее температура теплоносителя будет выше нормы, тем больше будет перекрыта подача от котла и открыта линия подмешивания.

Шаг 3. Температура теплоносителя пришла в норму, запорный элемент трехходового клапана остается в своем текущем положении.

Шаг 4. Температура теплоносителя после нескольких циклов прохождения по контурам падает. Информация об этом поступает на клапан от датчика, запорный элемент перекрывает линию подмешивания и полностью открывает подачу горячей воды из котла. Цикл повторился.

Трехходовой смесительный клапан и его положение на схеме подключения гребенки к котлу

Более наглядное изображение схемы подключения трехходового клапана между котлом и гребенкой теплого пола

Упрощенная схема того, как производится регулирование подачи теплоносителя в трехходовом клапане и как к нему подмешивается более холодная вода

По такому принципу трехходовой клапан и осуществляет постоянное регулирование температуры теплоносителя, причем смешивание осуществляется не непосредственно в гребенке, как у предыдущей схемы, а перед ней, в самом клапане.

Подобная система обладает лучшими показателями плавности и точности регулирования. Кроме того, она может эффективно осуществлять «приготовление» воды для теплых полов площадью от 150 м 2 . Но при этом трехходовой клапан обладает меньшей надежностью по сравнению с двухходовым – есть риск того, что регулирующий элемент выйдет из строя. И если он останется в таком положении, в котором подача очень горячей воды из котла будет открыта постоянно, то возможно повреждение трубопроводов теплого пола.

Фото гребенки теплого водяного пола

Выбор гребенки для теплого пола

Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола. При этом следует обращать внимание на следующие критерии:

  • материал, из которого изготовлены коллекторы подачи и «обратки»;
  • количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
  • степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
  • фирма-производитель гребенки для теплого пола.

Выбор гребенки для теплого пола

Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.

Таблица. Материалы, используемые в производстве гребенок для теплого пола.

Гребенка для теплого пола: монтаж и настройка, изготовление своими руками

Всё чаще владельцы в своих домах отдают предпочтение не стандартным батареям, а обустраивают систему «тёплый пол». Она состоит из ряда элементов, но главный — распределительная гребёнка, без неё конструкция не сможет правильно функционировать и поддерживать комфортный температурный уровень.

Прочитав нашу статью, вы узнаете о разновидностях коллекторов, их устройстве и принципе работы. А руководствуясь этим материалом, сможете собрать и установить смесительно-распределительную группу для тёплого пола сами.

Предназначение гребёнки для тёплого пола

Гребёнка для пола с обогревом — это не самостоятельный узел, а комплект элементов входящих в коллекторную группу. Он отвечает за работу греющего пола.

Чаще тёплый водяной пол включает в себя несколько контуров, которые имеют разную длину, для них требуется различное количество теплоносителя. Поэтому, без распределительного узла устройство не будет качественно работать.

Без коллектора, горячая вода будет поступать напрямую от котла в трубы пола, большая часть её будет двигаться в самую маленькую петлю. В итоге, маленький контур перегреется, а большому не хватит тепла.

Если же, теплоноситель подаётся от центрального отопления, то градус нагрева его выше, чем требуется для тёплого пола. Если он будет идти в контуры не разбавленный охлаждённой водой, то перегрев обеспечен.

Для этого необходим смесительный узел, там происходит смешивание жидкости до нужного градуса.

Устройство позволяет настраивать количество поступления теплоносителя в каждую петлю и степень его нагрева. Это поможет обеспечить требуемый температурный уровень.

Устройство

Гребёнка для водяного тёплого пола — это две горизонтальные трубы — подачи и обратки, с отводами для подключения ветвей пола. С торцов осуществляется подача теплоносителя.

Для настройки количества поступающей жидкости в петли на одной трубе находятся вентиля. Регулировка гребёнки возможна ручная и автоматическая, с использованием сервоприводов. Для контроля за объёмом теплоносителя, на отводах второго коллектора имеются колбы расходомеров.

Гребёнка для пола с обогревом, это:

  • подающая и отводящая труба;
  • запорный вентиль на входе и выходе;
  • крепежные элементы для сборки;
  • терморегулятор;
  • кран для слива теплоносителя;
  • кран для стравливания воздуха;
  • клапан для подачи воды от источника;
  • смесительный узел;
  • насос.

Крепление коллектора к стене осуществляется на металлические скобы.

Принцип работы с двухходовым клапаном

При использовании схемы подключения гребёнки с двухходовым клапаном для греющего пола, конструкция оборудована термодатчиком, он располагается на обратке. Клапан может находится в открытом и закрытом положении, это зависит от штока, которым управляет термоголовка.

Принцип работы приспособления обусловлен открытием клапана, в результате чего происходит поступление нагретой жидкости от котла в гребёнку.

Там она разбавляется остывшим теплоносителем, а затем направляется в трубу подачи. В этот момент термометр измеряет температурный уровень жидкости, если он ниже требуемой, то шток остаётся открытым.

По достижении нужного градуса, происходит его закрывание, горячая вода перестаёт поступать. При остывании теплоносителя в тёплом полу, термоголовка поднимает шток, тем самым открывая и возобновляя подачу.

Двухходовой клапан — надёжен, возможность поломки запорного элемента практически нулевая, поэтому риск поступления излишней порции нагретой жидкости в тёплый пол минимален. Однако стоит сказать, что процесс регулирования — плавность и точность, уступают трёхходовой арматуре.

Коллектор с двухходовым клапаном может обогревать комнату с ограниченной площадью — не больше 200 м2. Для обогрева помещения с большим размером устройство не подходит.

Принцип работы с трехходовым клапаном

Трёхходовой клапан отличается от двухходового, наличием трёх выходов, вместо двух. Один подсоединяется к подающему крану, другой — к исходящему коллектору, третий — к обратке с остывшей водой.

Рассмотрим как работает гребёнка:

  1. В начале узел подмеса закрыт, открыт подающий вентиль от источника тепла. Нагретый теплоноситель поступает в коллектор.
  2. Датчик — при повышении температуры подаёт сигнал. Шток в запирающем кране смещается, при этом частично происходит закрывание подачи нагретой воды и открывание линии подмеса. Осуществляется подмешивание к нагретому теплоносителю остывшего.
  3. Температурный уровень воды нормализовался — клапан остаётся в данном положение.
  4. Проходя несколько раз по петлям, жидкость остывает ниже нормы, и датчик информирует об этом. Происходит закрывание линии подмеса, полностью открывается подача горячего водоснабжения, осуществляется повторение цикла.

Смешивание теплоносителя происходит не в гребёнке, как с двухходовым устройством, а в самом клапане.

Данная схема более точная, а процесс регулировки намного плавней. Она способна прогревать помещение большой площади — от 150 м2, но элемент менее надёжный, не редко выходит из строя. При этом, возможно чрезмерное поступление горячего теплоносителя в трубопровод, что приведёт к его повреждению.

Компании производители

Разные страны и компании занимаются выпуском таких приборов. Наиболее качественные устройства от европейских производителей, но цены на них очень высокие — от 1000 до 1200 $. Продукция китайского производителя стоит недорого, но она не долговечна. Однако есть компании, которые выпускают качественные модели по невысокой цене.

Список производителей гребёнки для тёплых полов, на которые нужно обращать внимание, выбирая распределительный узел:

  1. Millennium — гребёнка китайского производства функциональна и доступна по цене.
  2. TIM (Китай) — коллектор с расходомерами для водяного пола. Высококачественное, надёжное изделие производящееся на оборудовании европейского класса.
  3. Oventrop Multidis — распределительная конструкция из нержавеющей стали с принудительной циркуляцией, имеет большой срок службы. Страна-производитель — Германия.
  4. Stout — прибор итальянского производства с расходомерами. Надёжный, из качественного материала.
  5. Valtec (Италия) — никелированно-латунный коллектор. На выходе гребёнка оснащена кранами, для контроля за расходом теплоносителем.

Выбор гребёнки

Выбирая гребёнку, нужно знать потребность в ее функциональном назначении и производительности, она должна иметь запас, чтоб могла выдержать резкие перепады давления.

Кроме того, надо учитывать:

  1. Материал — выпускаются латунные, пластиковые и из нержавеющей стали. Бюджетная гребёнка из пластика, но она не долговечна. Сварное изделие из нержавейки прочное, но подвержено коррозии. Латунные коллекторы — наиболее качественные и надежные, но стоят они дорого.
  2. Количество клапанов для подключения контуров пола — лучше производить установку гребёнки с количеством отводов, равное веткам пола. Если отводов будет больше, то придётся глушить лишние.
  3. Уровень автоматизации — в настоящее время есть оборудование, которое подключается к термостатам и программируемым контролёрам. Они упрощают процесс регулировки и контроля за температурой и потоком теплоносителя.

Приобретая распределительный узел, лучше брать изделие от известной компании, даже если его цена выше — она окупится при эксплуатации. Наличие соответствующей гарантийной документации на товар обязательно.

Сборка заводской гребенки – инструкция

Чаще, при укладке тёплого пола, используется латунная фабричная модель или из нержавейки.

Принцип работы и монтаж гребенки для теплого пола

При обустройстве теплых напольных покрытий многие люди отдают предпочтение специальным распределительным механизмам — гребенкам для теплого пола. С их помощью можно повысить эффективность подобного обогревательного оборудования, а также достичь лучших показателей КПД. С таким устройством обогрев площади пола будет максимальным, а энергозатраты — практически незаметными.

  • 1. Общая информация
  • 2. Устройство механизма
  • 3. Принцип работы
  • 4. Трехходовые клапаны
  • 5. Секреты успешного выбора

Перед тем как начать разбираться с конструкцией гребенки для теплого пола, принципом работы и другими особенностями механизма, нужно понять, для чего он предназначается и в чем его преимущества. Узел обеспечивает сбалансированную работу обогревательных систем в напольных покрытиях, равномерно распределяя тепловой потенциал по всей площади.

В качестве теплоносителя зачастую используется обычная жидкость, которая поступает от котла или центральной магистрали к специальному узлу, где происходит смешивание с жидкостью. Вода начинает перемещаться по контурам, которые находятся под полами.

Cистема теплого пола обладает сложной схемой, которая состоит из нескольких контуров и разных по протяженности труб. Ей необходимо получать разный объем воды, что заставляет проводить монтаж специальных распределительных элементов. Если жидкость поступит на котел без распределения, то значительная ее часть окажется в самом малом контуре. Такое явление станет причиной интенсивного перегрева, при этом в длинных контурах тепла будет существенно не хватать.

Правильное обустройство гребенки для теплого пола своими руками — это лучший способ достичь оптимального расхода воды в конкретной зоне, учитывая потребность системы в теплоносителе. Такой подход позволяет равномерно прогревать и маленькое ванное помещение, и крупную гостиную или спальную комнаты.

Кроме этого, гребенка для теплых полов способна снижать температуру теплоносителя до определенных показателей (жидкость из котла и центральной магистрали поддается под температурой 70−80 градусов Цельсия, что негативно влияет на расход топлива). В результате возникает естественная необходимость охлаждения теплоносителя, для чего и используется такой узел, как гребенка. Внутри механизма находятся специальные датчики и клапаны, поддерживающие температурный режим в определенном уровне, который задается потребителем.

Разобраться с конструкционными особенностями гребенок совсем несложно. Даже неопытный покупатель, не имеющий профессиональных навыков, сможет понять, в чем заключается устройство такого узла и как им пользоваться. Итак, среди составных элементов гребенки выделяют:

  • Подающий коллектор.
  • Обраточный коллектор.
  • Фиксирующие элементы для монтажа и сборки.
  • Запорные краны.
  • Термометр.
  • Сливной кран.
  • Устройство, сбрасывающее системный воздух.
  • Насос.
  • Клапан подачи в гребенку теплоносителя.

Если рассматривать каждую деталь по отдельности, то особое внимание нужно уделить коллектору подачи. Он являет собой горизонтальную трубу с двумя или более ответвлениями, а также специальными измерителями расхода жидкости при определенных нагрузках.

Аналогичными внешними характеристиками обладает и коллектор «обратки», ведь он тоже выполнен в виде трубы с ответвлениями. Однако принцип работы и задача этого механизма существенно отличаются. Вместо расходометров в приборе установлен термостатический клапан, или «термоголовка». Деталь регулирует температурный режим в разных зонах системы теплого пола.

Два коллектора фиксируются с помощью монтажных скоб. Что касается запорного крана, то он полностью перекрывает линии подачи и «обратки», которые направлены к гребенке от котла или централизованной магистрали.

Задача термометра очевидна и заключается в мониторинге температурного режима в коллекторной системе. Сливные краны сбрасывают воду для ремонтных работ или базового обслуживания системы. А кран Маевского, устройство для стравливания воздуха, предотвращает непредвиденное снижение КПД обогрева.

Читайте также  Что кладут под линолеум на бетонный пол?

Насосное оборудование гарантирует правильное перемещение теплоносителя по системе, что необходимо для максимально эффективной работы. Кроме этого, гребенки могут оснащаться дополнительными элементами, включая фитинги, углы, тройники и другие соединительные элементы.

Чтобы поддерживать температурный режим в системе на одном уровне, к движущемуся теплоносителю добавляют определенное количество горячей воды от котла или общей магистрали. Для этого в узел устанавливают 2−3-ходовой клапан подачи.

Двухходовые клапаны фиксируются непосредственно перед гребенкой. Кроме этого, в них присутствуют выносные температурные датчики, установленные возле коллектора «обратки». Механизм может пребывать в двух состояниях — «закрытом» и «открытом». Они меняются с помощью изменения положения штока.

Принцип работы установки достаточно простой. После запуска системы 2-ходовой клапан открывается, а теплоноситель от установки проникает в гребенку. Затем к нему поступает остывшая вода от клапана «обратки», а готовый продукт переходит в подающий коллектор. В это время температурный режим будет измеряться выносным датчиком. Если жидкость уже прогрелась до определенного режима, клапан закроется, а дальнейшее поступление теплоносителя будет приостановлено. При этом процесс циркуляции продолжается.

Через какое-то время температура жидкости снижается и опускается ниже нормы. Дальше термоголовка клапана начнет поднимать шток, а наиболее прогретая вода будет поступать к теплоносителю в гребенке.

По конструкционным особенностям 2-ходовой клапан — это сложная, но надежная система, которая практически не поддается механическим повреждениям. Она изготовлена из высококачественных, устойчивых к высокому температурному режиму материалов, поэтому вероятность проникновения воды под напольное покрытие практически исключена. Но в плане точности и плавности регулировки эти изделия немного хуже трехходовых клапанов.

Пытаясь выполнить монтаж схемы гребенки своими руками, нельзя не рассмотреть принцип работы треххходового клапана. В отличие от предыдущего элемента, он гарантирует более слаженную работу, т. к. состоит не из двух, а из трех входов. Один узел принимает теплоноситель от котла, второй — от исходящего коллектора, а к третьему присоединена линия от коллектора «обратки». Подключить такой клапан к теплому полу совсем несложно. Принцип работы системы можно разложить на такие этапы:

  1. 1. В начале работы в трехходовом клапане закрыта линия подмешивания, при этом подача теплоносителя от котла остается открытой. Нагретая жидкость начинает поступать в гребенку.
  2. 2. Датчик, который находится в гребенке, уведомляет о превышении температурного режима, что вызывает смещение запорного механизма в клапане, а также открытие линии подмешивания. Линия подачи теплоносителя закрывается, а горячий теплоноситель наполняется остывшей жидкостью из линии «обратки». Если температурный режим превышает допустимую норму, подача от котла будет приостановлена.
  3. 3. На следующем этапе температура теплоносителя начнет приходить в норму, при этом запорный элемент не будет менять свое расположение.
  4. 4. После нескольких циклов движения теплоносителя температура жидкости заметно упадет. Такое явление будет зафиксировано клапаном, а запорный узел перекроет линию подмешивания.

Применяемый в подобном клапане принцип работы гарантирует плавную и точную регулировку температуры. Также он позволяет наиболее эффективно «подготавливать» теплоноситель для системы теплого пола с размерами до 150 квадратных метров. Несмотря на плюсы трехходового клапана, у него есть существенные минусы. Один из них заключается в недостаточно высокой надежности.

Разобравшись с принципом работы, схемой и особенностями монтажа гребенки, можно переходить непосредственно к выбору этой конструкции. Чтобы не ошибиться и принять правильное решение, нужно учесть такие параметры:

  • Материал изготовления коллекторов.
  • Число контуров, максимальный уровень давления и потока жидкости.
  • Есть ли поддержка полной автоматизации, сколько датчиков измерения рабочих показателей установлено, присутствуют ли термостаты или электронные приборы, позволяющие более тонкую настройку.
  • Компания-производитель.

Доступные на рынке модели гребенок создаются на основе самых различных материалов. Одним из наиболее востребованных является латунь. Она характеризуется высочайшей прочностью и долговечностью, но стоит недешево. При изготовлении такой конструкции применяется метод литья.

Также особым спросом пользуются изделия из нержавеющей стали, которые создаются с помощью сварочного аппарата. В плане прочности они практически не уступают предыдущему типу, но обладают существенным недостатком — неспособностью справляться с воздействием коррозийных процессов.

Следуя простым советам, можно выбрать надежную и качественную гребенку, которая сделает обогрев напольного покрытия максимально продуктивным. При этом подключение гребенки теплого пола займет совсем немного времени.

Сантехника .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

вторник, 5 ноября 2019 г.

Гребенка для теплого пола — монтаж и регулировка

  • Коллектор теплого пола на 2 и более отвода с термостатическими вентилями и расходомерами (ротаметрами);
  • Отсекающая арматура (шаровые краны);
  • Автоматические воздухоотводчики на каждую ветвь;
  • Краны либо пробки для опорожнения;
  • Термометры;
  • Шкаф металлический.

Обратите внимание! Коллекторы изготавливаются из латуни, нержавеющей стали и качественного пластика. С технической стороны разницы между ними нет, а по цене пластик обойдется дешевле металла на 15—20%

Обратите внимание! Принцип работы гребенки основан на способности термоголовок RTL ориентироваться на температуру обратного потока теплоносителя, а не окружающего воздуха

  • Дополнительный циркуляционный насос для теплого пола;
  • Двух – либо трехходовой клапан, смешивающий горячую и остывшую воду;
  • Термоголовка с выносным датчиком температуры;
  • Термостат безопасности, управляющий работой насоса.
  • На стадии нагрева двухходовой термостатический вентиль, установленный на подающей магистрали, находится в открытом положении, пропуская теплоноситель в систему напольного отопления.
  • При достижении температуры воды установленного значения (обычно — 45 °С) жидкость в колбе накладного температурного датчика расширяется и воздействует на термоголовку, а та нажимает шток двухходового термостатического клапана.
  • Вследствие дальнейшего роста температуры в котловой магистрали клапан перекрывает поток полностью. Теплоноситель циркулирует внутри системы теплых полов, побуждаемый собственным насосом.
  • После остывания воды в контурах на 1—2 °С жидкость в колбе датчика сжимается и клапан приоткрывается, подмешивая в контуры порцию горячей воды извне. Так температура теплоносителя на выходе из гребенки в теплые полы поддерживается на постоянном уровне.
  • Задача накладного термостата безопасности – остановить работу напольного отопления в аварийной ситуации, когда в контуры попадает вода с температурой более 55 °С. Термостат отключает циркуляционный насос и блок управления сервоприводами (при наличии).

  • Вручную. Рукоятка на клапане фиксируется в 1 положении и потоки постоянно смешиваются в неизменных пропорциях. Это примитивный и непродуктивный способ, потому что расход тепла напольным отоплением – величина переменная.
  • Автоматически от термоголовки с выносным температурным датчиком. Используется смесительный термоклапан с нажимным штоком. При снижении температуры в обратном коллекторе термоголовка отпускает шток клапана и происходит подмешивание горячего теплоносителя, идущего от котла (показано на схеме выше).

  • Реагировать на изменения погодных условий на улице;
  • Заранее прогревать необходимые помещения к заданному времени;
  • Отключать обогрев теплыми полами в неиспользуемых комнатах;
  • Управляться на расстоянии через GSM связь или интернет.

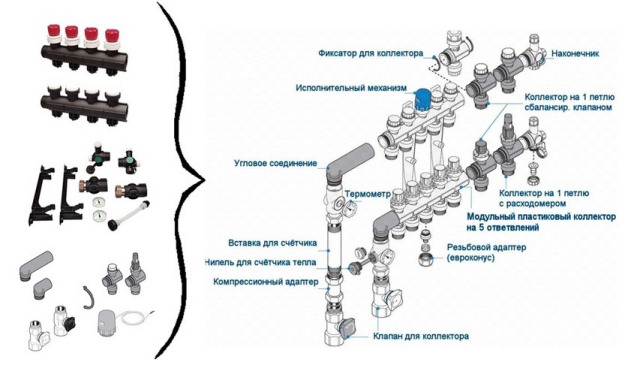

  • Металлическим шкафом;
  • Термометром;
  • Сливным краном с пробкой;
  • Автоматическим воздухоотводчиком для каждой ветки;
  • Арматурой;
  • Термостатическими вентилями;
  • Расходомерами.
  • После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов;

  • Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки;

  • Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией;

  • На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.
  • Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности;

  • Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами;

  • В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков;

  • На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

  • Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат;
  • Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(tk – to/tp – to) – 1]);
  • Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости;
  • Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.
  • По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, вам не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м. Если их количество достигает 8—10, а подающая магистраль имеет большую протяженность, подберите более мощный насос в котельной или поставьте агрегат Grundfos Alfa 15—60 с функцией Autoadapt для экономии электричества.
  • При длине контуров до 100 м, большой площади дома и сложной системе используйте гребенку с качественным регулированием с помощью двух – или трехходового клапана. Кстати сказать, производители комплектующих для теплого пола категорически не рекомендуют делать длину трубы более 100 м.
  • При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

Как устроена гребёнка для тёплого пола?

Напольный обогрев предусматривают целую систему элементов. Необходимо установить котёл с теплообменником и выходами для горячей и холодной воды. На полу выкладывают водяную магистраль из труб, по которым циркулирует теплоноситель. Трубы подключают к распределительному коллектору.

  • Роль коллектора
  • Схема гребёнки
  • Как работает распределительная система?

В народе его называют «гребёнкой». Почему не рекомендуют соединять трубы для тёплого пола сразу к котлу? Зачем устанавливают гребёнку? Как она устроена?

Роль коллектора

В котле теплоноситель разогревается до температуры 80-90 0С. Для радиаторного отопления показатель является нормальным, но для напольного обогрева он слишком велик. Все элементы, из которых состоит магистраль, будут выдерживать высокую нагрузку. Вода прогреет поверхность пола до высокой температуры. По нему невозможно будет ходить.

Максимальный нагрев напольной поверхности не более 30 0С, оптимальная 22 0С. Теплоноситель необходимо довести до нормальной температуры. Данную функцию берёт на себя гребёнка для тёплого пола.

Для водяного пола используют пластиковые трубы. Рабочая температура труб 65 0С, высокий тепловой режим они могут выдерживать недолгое время. Чтобы сохранить магистраль в целостности, её подсоединяют к коллектору. Из него выводят контур из металлических труб. Они соединяются с выходами в топке.

Гребёнка для тёплого пола имеет распределяющую функцию. Она разделяет горячий и холодный поток жидкости: имеет выходы для подающей трубы и «обратки». Схема коллектора предусматривает подсоединение 2-3 контуров для одновременного обогрева нескольких помещений.

На распределительный узел устанавливают блок управления и трёхходовой клапан. Данные устройства необходимы для того чтобы контролировать и регулировать температуру жидкости в контуре тёплого пола.

Роль термостата играют сервоприводы. Их устанавливают на каждый контур. Это позволяет регулировать различный тепловой режим пола в отдельных помещениях, контролировать определённое количество воды в системах обогрева в малых и в больших помещениях.

Схема гребёнки

Устройство гребёнки состоит из сложной системы клапанов, распределителей и вентилей. Схема предполагает наличие определённых элементов, каждый из которых имеет свою функцию.

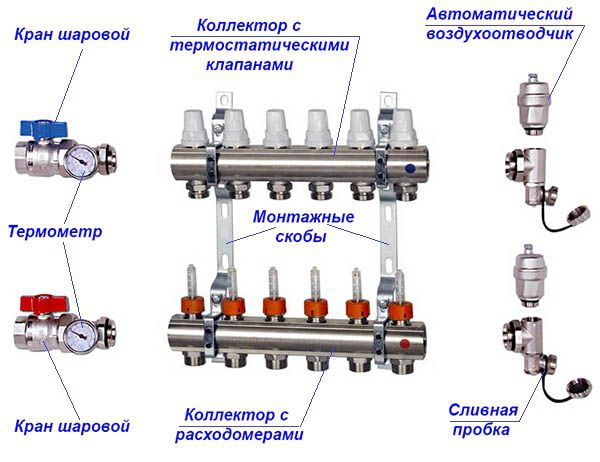

Корпус распределительного устройства выполнен из нержавеющей стали или из латуни. Для контроля и распределения жидкостных потоков предназначено 2 коллектора. Они укрепляются на стене с помощью монтажных скоб.

  • Коллектор подачи; он представляет собой горизонтальную трубку. В нём находятся выходы для соединения труб напольной магистрали. Через них теплоноситель поступает в водяной контур.
  • Расходомер; данное устройство находится на коллекторе подачи. Его функцией является регулирование потока жидкости, которая поступает в водяной контур. Расходомер меняет выходное отверстие в трубах, увеличивая или уменьшая их пропускную способность.
  • Коллектор обратки; к нему подводят концы труб, по которым проходит охлаждённая жидкость. На него устанавливают сервопривод, который регулирует температуру воды в трубопроводе.
  • На подающий и обратный распределитель устанавливают запорные краны. С их помощью перекрывают поступление теплоносителя в котёл и в коллектор. Чтобы не произошло перегрева магистрали между трубами с горячей и холодной водой устанавливают байпас.
  • Сливной кран; он необходим для удаления теплоносителя из распределительного узла. Его используют при ремонтных работах.
  • В контуре «тёплого пола» может скапливаться воздух. Чтобы в трубах не образовалась воздушная пробка, устанавливают краны Маевского. С их помощью выводят воздух из системы.
  • Насосно-смесительный узел. Он состоит из циркуляционного насоса, трёхходового смесителя, термодатчика, датчика давления. Оборудование обеспечивает движение потока по напольной магистрали, подмешивает охлаждённую жидкость с горячей водой, которая подаётся в водяной контур.

Насосно-смесительный узел может выходить из строя, поэтому его рекомендуют оборудовать отдельно и подключать к гребёнке посредством байпасом. К узлу подключают запорные краны. Они позволят перекрыть поступление воды, чтобы иметь возможность провести ремонт оборудования. В этом случае жидкость будет поступать в магистраль напрямую.

Как работает распределительная система?

К коллектору подачи подключают трубу, по которой в магистраль проходит горячий теплоноситель. К коллектору «обратки» подводят другой конец тубы: по ней охлаждённая вода поступает в котёл.

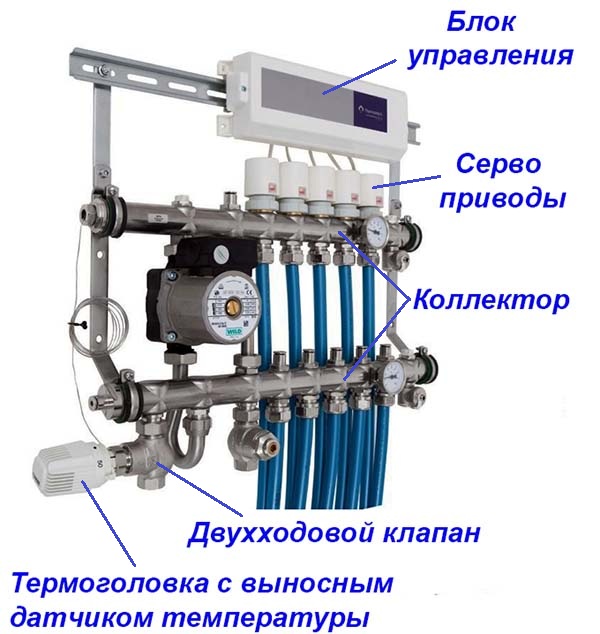

Если напольный обогрев установлен в небольшом помещении, то к гребёнке подключают двухходовой клапан. Он контролирует температуру воды в магистрали; перекрывает поток горячей и холодной жидкости, в зависимости от теплового режима. На нём установлен датчик и термостат. Двухходовой клапан устанавливают на коллекторе «обратки».

Если клапан открыт, то горячий теплоноситель поступает в подающий контур. К жидкости с высоким нагревом подмешивается охлаждённая вода из обратного контура. Если нагрев превышает установленный тепловой режим, то клапан закрывается.

Подача горячего теплоносителя из котла прекращается. В системе циркулирует охлаждённая жидкость. Она отдаёт своё тепло полу. При снижении нагрева, ниже установленной нормы, клапан открывает доступ для воды из котла.

Двухходовой клапан является надёжной системой контроля температуры теплоносителя. Оборудование имеет ограничения по площади обогрева. Его устанавливают на гребёнку, если площадь помещения не превышает 200 м2. Для напольного обогрева большого коттеджа на распределительный узел устанавливают трёхходовой клапан.

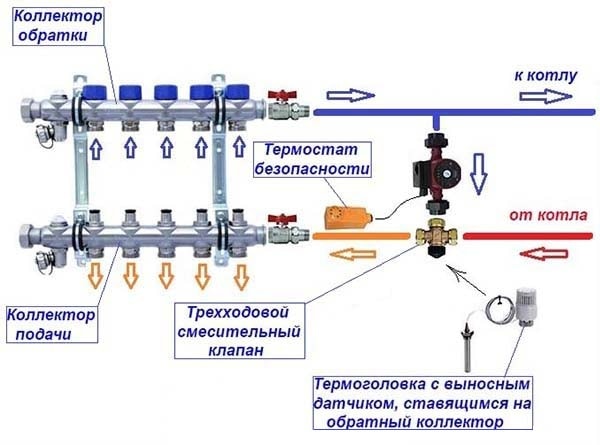

Трёхходовой смеситель имеет 3 выхода: для горячей, холодной и для охлаждённой воды, которая поступает в напольную магистраль. Смешивание потоков с различным нагревом происходит во внутренней смесительной камере. Он оборудован автоматической системой управления.

Если клапан открыт, то горячая вода поступает в напольный контур. На термостате устанавливают определённый тепловой режим. Если температура подаваемой жидкости превышает норму, то клапан частично открывает выход из «обратки».

Происходит смешивание потоков с различной температурой. Охлажденная вода поступает в системы «тёплый пол». Если температура жидкости в магистрали ниже установленной нормы, то клапан открывает выход для горячего потока. Трёхходовой смеситель позволяет более точно регулировать температуру напольного обогрева.

Собирают гребёнку согласно инструкции, которая входит в комплект к распределительному узлу. Рекомендуют выложить все составляющие на полу согласно схеме. Начинают собирать устройство с малых элементов. Их укрепляют на падающий коллектор и на «обратку». Устанавливают распределительный узел с помощью кронштейнов на стене.

При выборе гребёнки обращают внимание на материал, из которого она изготовлена. Предпочтительнее литьё из латуни. Пластиковые изделия выбирают для небольших построек.

Важной характеристикой является количество контуров, которое можно подключить к распределительному оборудованию. Для системы отопления только в одной комнате, выбирают распределитель простой конструкции с одним контуром.

Если есть необходимость провести водяную напольную магистраль в нескольких помещениях, то необходим коллектор с большим количеством контуров. В Москве можно приобрести оборудование от «Rehau», «Kermi», «Valtec».

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

    Похожие записи

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Гребенка для теплого пола

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Устройство и принцип работы

В процессе раскладки труб греющих контуров их концы со всех помещений сходятся в одном месте, где к ним происходит подключение гребенки теплого пола. Она представляет собой распределительно-смесительный узел, чьей задачей является:

  • уменьшить температуру теплоносителя, поступающего от котла. Для подачи в напольную систему нужна вода с температурой не более 45 °С, а теплогенератор редко нагревает теплоноситель до столь низкого порога. Обычно на входе в гребенку держится минимум 55 °С;
  • обеспечить потребное количество теплоты для каждого помещения. Тут распределительная гребенка работает как регулятор отпуска тепловой энергии, управляя расходом теплоносителя в каждом контуре.

Распределитель для теплых полов визуально напоминает большие гребенки отопления, устанавливаемые в тепловых пунктах. В нем также есть 2 горизонтальных коллектора – подающий и обратный, к которым присоединяются потребители, в нашем случае – греющие контуры. С торцов к патрубкам коллекторов подводится теплоноситель от главной магистрали – из котельной. Типовая схема подключения гребенки представлена на рисунке:

Для регулирования количества воды, уходящей в каждый из контуров, на одном из коллекторов установлены клапаны с нажимным штоком. Регулировку можно производить как вручную, так и с помощью различных средств автоматизации, например, сервоприводов. Чтобы контролировать количество теплоносителя, отводы от второго коллектора оборудованы колбами расходомеров. Подробно устройство гребенки показано на схеме:

Здесь видно, что помимо перечисленных выше элементов, важной частью гребенки является циркуляционный насос. Без него ни один контур не сможет работать, поскольку именно насос, установленный между двумя коллекторами, отвечает за циркуляцию теплоносителя по трубам.

Естественным путем вода в теплых полах не движется, только с принудительным побуждением. Соответственно, при отсутствии электроэнергии система функционировать не сможет.

Сам же принцип работы гребенки заключается в следующем. Горячая вода, пришедшая от котла, попадает в необходимом количестве во все контуры, побуждаемая к движению насосом. Причем теплоноситель движется по кругу до тех пор, пока его температура не упадет ниже установленной. Так как температуру воды контролирует датчик трехходового клапана, то после ее снижения клапан начнет открывать путь воде из котловой магистрали, подмешивая ее к остывшему теплоносителю.

Когда температура в коллекторе возрастет до заданного предела, трехходовой клапан снова перекроет магистраль. Насос гребенки теплого водяного пола работает безостановочно, обеспечивая циркуляцию внутри системы, независимую от других тепловых сетей дома. Для опорожнения узла конструкцией гребенки предусматривается установка сливных кранов. С целью выпуска воздуха из этой обособленной системы схема может быть дополнена автоматическими воздухоотводчиками.

Как собрать гребенку теплого пола?

Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:

Примечание. По договоренности с фирмой – продавцом может поставляться гребенка в сборе, вам надо лишь указать число отводов для присоединения труб. Циркуляционный насос, трехходовой клапан и прочая арматура в комплект не входит, их надо приобретать отдельно. Зачастую они продаются в виде отдельного узла, что подсоединяется к коллекторам гребенки.

На данный момент распределительные узлы изготавливаются из таких материалов:

  • латунь;
  • нержавеющая сталь;
  • пластик (полиамид).

Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.

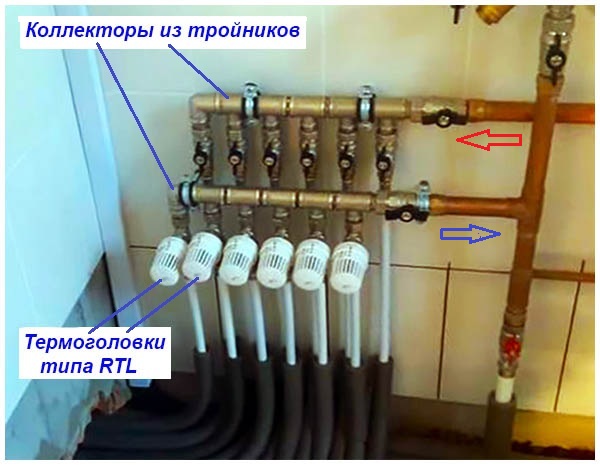

Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.

Совет. Самодельная гребенка из полипропилена не должна выглядеть так расхлябано, как на фото, показанном выше. Чтобы сделать все красиво, надо тщательно подобрать длину ниппелей из труб, тогда тройники станут плотно прилегать друг к другу.

Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.

Читайте также  Как наклеить линолеум на деревянный пол?

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

  • температура;
  • расход.

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.

Заключение

Внедрение автоматического управления гребенкой теплых полов – это идеальный вариант, позволяющий получить максимальную экономию тепловой энергии. Другое дело, что это удовольствие не из дешевых, да и система достаточно инерционна. Для прогрева или остывания стяжки, передающей тепло воздуху комнаты, требуется время.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
