Как крепить строительные леса к стене?

Как крепить строительные леса к стене?

Крепление к стене строительных лесов

Приставные средства подмащивания – это строительные леса, устойчивое положение которых осуществляется креплением их к конструкциям зданий и сооружений, ремонт или возведение которых производится.

Крепление клиновых лесов

Анкерное крепление к стене осуществляется с помощью регулируемого кронштейна с анкерным болтом. Крепление допускается на расстояниях от 18 см до 30 см, для этого используют обычный кронштейн. Если расстояние до стены должно быть больше (от 30 см до 120 см) используют усиленный кронштейн. Регулируемый размер удлиненного кронштейна составляет 28-120 см. В паспорте производителя прилагается схема крепления к стене, но при этом количество точек крепления лесов не должно быть меньше 1 на 25 квадратных метров. Точки располагаются в шахматном порядке, что обеспечивает более надежную и безопасную конструкцию. Крайние ряды крепятся к стене по всей высоте и в каждом ярусе.

Крепление рамных лесов

Крепление осуществляется с помощью кронштейна, который представляет из себя две полосы железа, согнутые под необходимым углом. Одна часть представляет из себя крюк, который закрепляется вокруг вертикальной стойки (образуя так называемый хомут) и затягивается при помощи болта и гайки. Вторая часть согнута под углом 90 градусов и имеет отверстие, необходимое для крепления к стене с помощью анкерного болта. Анкерными кронштейнами осуществляется крепление конструкции к стене ремонтируемого здания через 4 метра в шахматном порядке. Один конец крепится к стене с помощью элементов анкеровки, другой крепится к стойке рамы.

Способы крепления штыревых лесов

Существует два способа крепления лесов к стене и зависят они от типа строительных работ.

Первый способ – для кладочных работ. Крепление осуществляется закладными, они закладываются в стену в процессе кладки.

Второй способ – для отделочных работ. Для этого способа используются анкерные кронштейны, которые крепятся к стене стяжки, а также одинарные и двойные крюки, которые крепят вертикальные стойки к анкерным кронштейнам в стене ремонтируемого здания.

Крепление хомутовых лесов

Крепление лесов к стене осуществляется при помощи металлических саморасклинивающихся пробок, которые забиваются в пробиваемые в стене отверстия и с помощью завинчивания крюка в муфту производят их закрепление. Крепление яруса к стене осуществляется с помощью поперечины. Поперечина – это труба, длинной 120 см или 210 см. Один конец трубы ровный и с помощью хомута он крепится к каркасу лесов, тем самым усиливая их прочность. На втором конце находится проушина – своеобразная петля, за которую крепится и происходит крепление каркаса лесов к стене здания. Если кладка стены произведена из семищелевого кирпича или она ослаблена, то для безопасности работ и прочности крепления используют удлиненные пробки.

Крепление внутренних ярусов осуществляется в шахматном порядке, то есть крепятся вертикальные стойки через два яруса. Крайние ряды – через каждые 4 метра по высоте. У верхнего яруса лесов к зданию крепятся все ряды вертикальных стоек.

Крепление вышек тур

В основном вышки тур – это мобильные, передвижные строительные вышки, высота которых чаще всего не превышает 22 м. Но иногда при высокой нагрузке на конструкцию необходима большая прочность, для таких моделей используется быстро отсоединяющиеся крепления к стене здания.

Ширина щели между вышкой и стеной здания не должна превышать 15 см. Крепление осуществляется с помощью кронштейна, который представляет из себя две полосы железа, согнутые под необходимым углом. Одна часть представляет из себя крюк, который закрепляется вокруг трубы вышки (образуя так называемый хомут) и затягивается при помощи болта и гайки. Вторая часть согнута под углом 90 градусов и имеется отверстие, необходимое для крепления к стене с помощью анкерного болта. Схема расположения крепления приводится изготовителем в паспорте для оборудования.

Безопасная работа на высоте, или как правильно устанавливать строительные леса

Содержание

Наверняка вам известно, как возводились пирамиды в Египте. Высота пирамиды Хеопса составляет 146,6 м. Если бы стройку начали в настоящем времени, то очевидно, что помогала бы спецтехника и строительные леса. А как было раньше?

Есть свидетельства, что в Древнем Египте люди тоже пользовались строительными лесами. Сначала возводились блоки. Их расставляли так, чтобы они выполняли функцию лестницы. Далее камни поднимали с помощью помостов, сделанных из деревянных балок. Сколько ступеней – столько и помостов.

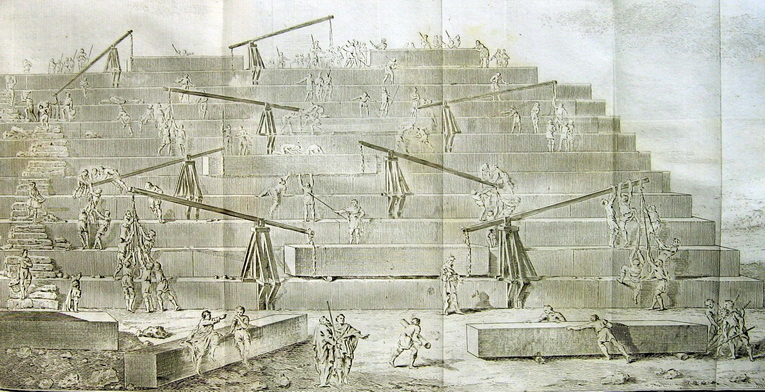

Гравюра: реконструкция строительства пирамид по Геродоту

В современном мире подобные методы представить сложно. Грузоподъемное оборудование сегодня должно отвечать технике безопасности и быть сертифицированным. Однако несмотря на прогресс, строители по-прежнему используют строительные леса. Только теперь они имеют другой вид и выполнены из других материалов. Но принцип остается тот же.

Все строительные леса имеют одинаковую конструкцию и состоят из одних и тех же элементов.

Стойки, или рамы, являются основными элементами, из которых собираются строительные леса. Настилы предназначены для размещения на них рабочих и строительных материалов. Подложки подкладываются под опоры лесов. С их помощью конструкция становится устойчивой. Вертикальные и горизонтальные связи, или горизонтали и вертикали, придают конструкции дополнительную жесткость, защищают от случайного складывания. Лестницы крепятся к стойкам, позволяют рабочим безопасно передвигаться между ярусами. Замки фиксируют элементы конструкции. Бывают флажковыми, клиновыми, чашечными и т.д.

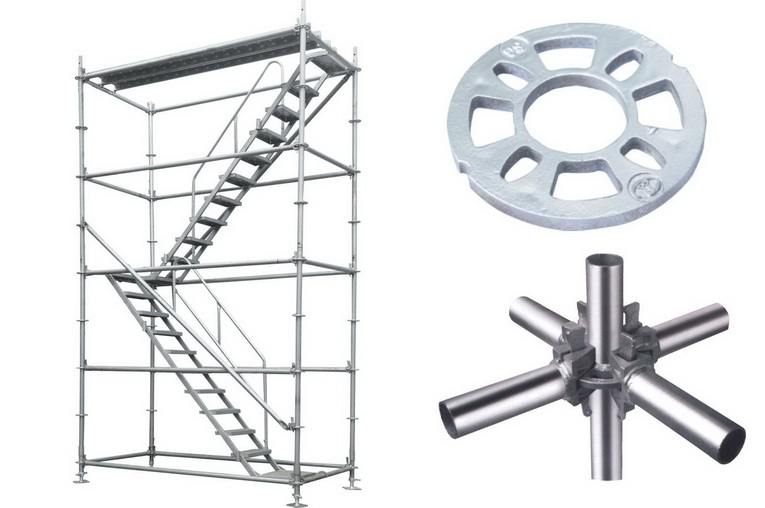

Существует множество видов строительных лесов. Их главное отличие – тип крепления горизонтальных и вертикальных связей с рамой. Например, у рамных лесов – флажковый замок, у хомутовых лесов – хомутовое соединение, а у клиновых лесов – клиновой замок.

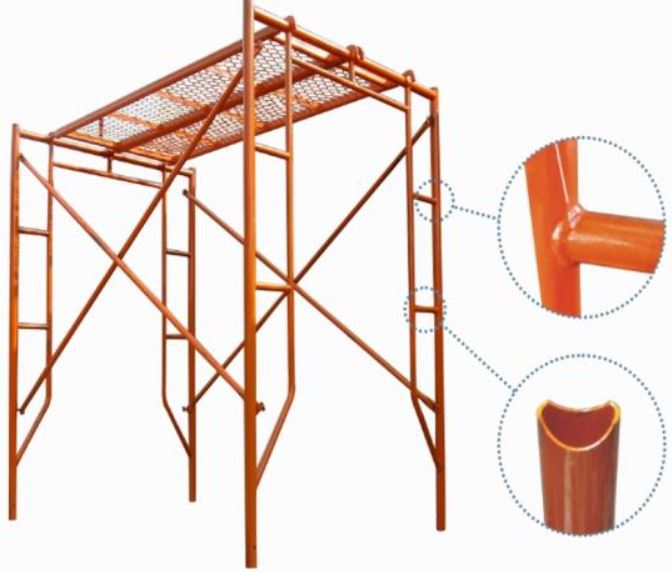

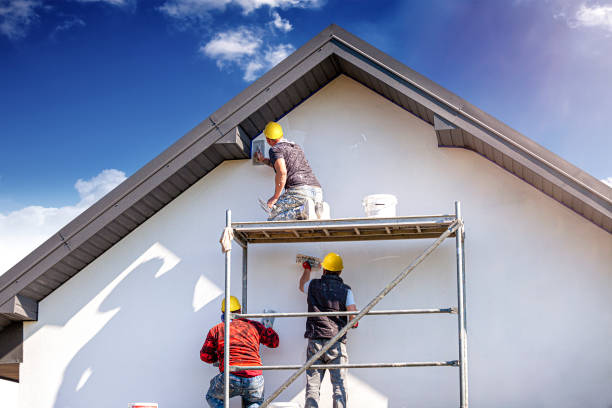

Рамные строительные леса

  • Высота: до 60 м
  • Сфера использования: монтажные и реставрационные работы на фасадах и внутри зданий

  • Конструкция выполнена из металлических рам – отсюда и пошло название этого вида строительных лесов.

Рамы с целью устойчивости связываются между собой горизонтальными и диагональными связями. Последние устанавливаются в шахматном порядке и обеспечивают работникам безопасность при передвижении.

Чаще всего для рамных лесов используются деревянные настилы, но, если на них планируется перемещать тяжелые инструменты или материалы, например, генератор или цемент, настилы могут быть стальными.

Количество секций, или ярусов, как правило, не ограничено. Их подбирают в соответствии с высотой, на которой будут вестись работы. Ярусы наращиваются по принципу «труба в трубу» и соединяются флажками – крепежными элементами, приваренными к рамам. Рамы с лестницей устанавливаются по краям конструкции и служат для подъема рабочих. Ножки лесов бывают двух видов – регулируемые (винтовые) и нерегулируемые. Вторые обычно приварены к опоре.

Клиновые строительные леса

  • Высота: от 60 до 100 м
  • Сфера использования: кораблестроение, отделочные работы внутри и снаружи зданий, возведение концертных подиумов, достаточно распространенные

  • Конструкция таких лесов имеет клиновой замок, который соединяет между собой горизонтальные и вертикальные связи. Клинья, находящиеся внутри ригеля, потом фиксируются на фланце у стоек.

Горизонтальные ригели, кроме придания конструкции жесткости, обеспечивают безопасность работников на высоте, так как выступают ограждением рабочей площадки.

Опоры у клиновых лесов регулируются по высоте – это удобно, когда конструкцию планируется установить на неровной поверхности. С помощью стоек, несущих элементов конструкции, набирается высота леса.

Для крепления к сооружению используется хомутовый упор.

Настилы, как и у рамных лесов, встречаются и деревянные, и металлические. С их помощью формируется рабочая площадка.

Хомутовые строительные леса

  • Высота: до 100 м
  • Сфера использования: ремонт и демонтаж зданий со сложной архитектурой, например, закругленных, сооружение сцен или трибун

  • Конструкция этих лесов тоже нашла отражение в названии. Вертикальные стойки – основа каркаса лесов. Горизонтальные связи соединяют их между собой и служат основанием для настилов и перил.

Все элементы соединяются хомутами, которые бывают двух типов. Поворотные используются для установки лесов рядом с сооружениями со сложной конструкцией, например, церквями или старыми постройками. Неповоротные (глухие) применяются для зданий прямоугольной формы, например, типового жилого дома или торгового центра.

Установка хомутовых лесов сложная – каждый элемент нужно закреплять вручную. Но вместе с тем можно регулировать шаг и ширину яруса, а также задавать углы под нужным радиусом.

Монтаж

На фундаменте или земле располагают деревянные подложки. В них вставляют проходные стойки. Стойки размещают параллельно друг другу. Лучше это делать с кем-то, чтобы установить всю конструкцию быстрее.

Стойки скрепляют горизонтальными и вертикальными связями. Одну вертикаль и одну горизонталь устанавливают в крепление. Замки для соединения связей с рамами могут быть флажковые, ригельные, шарнирные, клиновые. Они монтируются просто. С анкерными креплениями сложнее: для них потребуется особая подготовка – начиная с расчета нагрузки и заканчивая схемой размещения. Их применяют со второго яруса.

По краям конструкции устанавливают лестницы.

На стойки ставят два ригеля, они должны располагаться сверху конструкции. Крепятся они просто – крюком к перекладине. На ригели по всей площади устанавливают деревянный настил или доски.

Для возведения многоуровневого леса дальнейшая установка проходит по этому же принципу, только стойки вставляются друг в друга.

В завершение тщательно проверяют установленные леса: нет ли шатания, все ли элементы конструкции держатся надежно.

Техника безопасности

Важно помнить, что даже самые надежные строительные леса не гарантируют безопасности работников. Напомним об основных требованиях к технике безопасности.

  1. К работе со строительными лесами допускается человек, прошедший инструктаж и знающий правила оказания первой медицинской помощи.
  2. Передвигаться на строительных лесах можно исключительно по деревянным или металлическим настилам, нельзя использовать для этого балки.
  3. Подъем инструментов и строительных материалов осуществляется только с помощью грузоподъемного оборудования, например, талей.
  4. Следует ограждать место, где установлены строительные леса, во избежание несчастных случаев.
  5. Следует обращать внимание на грузоподъемность строительных лесов, запрещается превышать указанные значения.

Эти несложные правила должен знать каждый, кто работает со строительными лесами. Они обеспечивают безопасность и тех, кто работает на высоте, и людей, проходящих мимо.

В ассортименте ВсеИнструменты.ру можно купить рамные леса. Выбирайте подходящие и делайте заказ. Желаем безопасных работ на высоте!

Крепления для строительных лесов: разновидности, способы закрепления

Строительные леса – сборная конструкция, предназначенная для подъема монтажников или отделочников на необходимую высоту и проведения с них работ. Применяются при отделке фасадов зданий высотой более одного этажа.

  1. Типы строительных лесов
  2. Клиновые
  3. Рамные
  4. Штыревые
  5. Хомутовые
  6. Стеновая опора
  7. Виды крепежа
  8. Поворотные и неповоротные хомуты
  9. Соединительные муфты
  10. Кронштейны
  11. Анкеры
  12. Другие крепления
  13. Особенности установки и закрепления лесов и вышек к стенам здания

Типы строительных лесов

Изначально существовали только деревянные конструкции. Они собирались из досок и позволяли производить с них все необходимые работы. Минус деревянных вышек – скорость сборки. Со временем деревянные леса вытеснили металлические. Они легки, разборные и могут перевозиться с одного объекта на другой. Существует несколько типов:

  • клиновые;
  • рамные;
  • штырьевые;
  • хомутовые.

Клиновые

Элементы изготавливаются из металлических пустотелых труб, соединяются при помощи самотормозящего механизма, который фиксируется при помощи клина. Отсюда и название конструкции – клиновые стоечные приставные леса. На основных стойках конструктивно предусмотрены металлические диски с крепежными отверстиями строгой геометрической формы. Шаг дисков может быть от 0,5 до 1 метра. Профессиональные варианты изготовлены из металлических труб диаметром 60 мм, леса для частного использования — 48 мм и имеют ограничение по высоте.

Особенность клиновых конструкций – скорость сборки (замки устанавливаются быстрее, нежели болты) и допуски по нагрузке, значительно превышаюшие допустимую переносимую нагрузку аналогов.

Предназначена конструкция для проведения работ по возведению или наружной отделке зданий, высотой до 100 метров. Допускается использовать для строений сложной конфигурации, например, для домов с закругленными стенами.

Рамные

Собирается из стоек, сваренных в рамы, поперечных и диагональных труб. Одна секция включает в себя одну раму с лестницей для удобного подъема, одну без, а также две горизонтальные и две диагональные связи.

По вертикали секции наращиваются по принципу труба в трубу, по горизонтали соединяются диагональными и горизонтальными связями из металлической трубы диаметром 2,5 см. В нижней части рамных труб сделано специальное сужение, которое используется при установке одной рамы на другую, также предусмотрены крепления для горизонтальных и диагональных связей.

Тип соединения рамы со связями — штыревой с предохранительным механизмом (флажком). В нижней части первой секции устанавливаются опорные площадки (башмаки). Максимальная высота, на которой допускается использование, зависит от диаметра труб, из которых изготовлены рамы. Для диаметра 42 мм – 60, для 48 мм – 100 м. Высота одной секции 2 метра.

Штыревые

Штыревые вышки могут использоваться до 40 метров. Основное преимущество — возможность установки к стенам любой геометрии, при условии использования дополнительных элементов от хомутовых лесов. Изменение геометрии возможно за счет регулируемых хомутов, при помощи которых изменяют направление горизонтальных связей.

Основные элементы — это стойки и ригиля, соединяющиеся при помощи втулок и крючков. Втулки жестко закреплены на стойках, крюки на ригилях. Также в конструкции присутствуют полустойки, которые чередуются со стойками, — для смещения оси крепления и придания конструкции большей жесткости. Ригеля разделяются на продольные и поперечные. Поперечные устанавливаются перпендикулярно, могут фиксироваться к стене при помощи пробкового крепления.

Также в конструкции используются:

  • башмак – устанавливается в нижней части стойки или полустойки и передает нагрузку на грунт;
  • диагональ верхняя и нижняя, устанавливаются на первом (рядом с башмаками) и последнем ярусе, необходимы для дополнительной жесткости;
  • связи — элементы, используемые для изменения направления лесов, также применяются в качестве перил, фиксируются на хомуты и поворотные хомуты.

Хомутовые

Используются для проведения работ на высоте до 100 метров. Конструкция регулируемая, поэтому может использоваться для любого типа фасада.

Основной элемент крепления поперечных и продольных связей к стойкам — специальный хомут, который может быть глухим или регулируемым, о нем будет речь ниже.

За счет повышенной жесткости способны выдерживать нагрузку более 200 кгм2. Отличается низкой скоростью сборки, т.к. хомуты имеют болтовое соединение, каждое из которых необходимо закручивать вручную. Требует обязательного крепления к стене.

Стеновая опора

Используется для фиксации лесов и соблюдения необходимой дистанции. Изготавливается из отрезка трубы определенного диаметра. В зависимости от вида лесов, с которыми применяется элемент, может отличаться способом крепления. Например, для крепления клиновых конструкций к бетонной стене с одной стороны опоры должен быть предусмотрен клиновой замок, а со второй — элемент крепления к стене, площадка, крюк и т.д.

Наиболее распространены стеновые опоры, которые крепятся к стойкам при помощи неповоротных хомутов.

Виды крепежа

Важным моментом при установке конструкции лесов является их крепление. Неправильно закрепленные элементы — это не только опасность для монтажников, но и для проходящих мимо строительного объекта прохожих, проезжающих машин.

Второй момент — необходимость соблюдения определенной дистанции для возможности монтажа отделочных материалов. Для решения данных проблем используют специальный крепеж для сборных строительных лесов, при помощи которого можно не только собрать саму конструкцию, но и надежно зафиксировать её к стене.

Поворотные и неповоротные хомуты

В зависимости от производителя внешний вид таких хомутов может отличаться, но принцип фиксации у всех один. Неповоротный хомут — это жесткая конструкция, состоящая из пары хомутов для металлической трубы с единым основанием. Угол такого хомута, как правило, 90 градусов.

Хомутовые изделия различаются по диаметру труб, которые возможно зажать при помощи такого хомута. Зажимной механизм нормального хомута для строительных лесов должен изготавливаться из прочного металла, с одной стороны фиксироваться на неразборный шплинт, с другой — на болтовое соединение.

Поворотный хомут отличается от неповоротного возможностью регулировки положения зажимных механизмов. Он состоит из пары отдельных креплений для труб, соединённых при помощи неразъемного поворотного механизма.

В продаже можно встретить хомуты, которые имеют различный диаметр зажима для левой и правой части. Это необходимо для тех случаев, когда продольные соединительные трубы имеют диаметр меньше стоечных.

Соединительные муфты

Деталь используется для фиксации места соединения рамных лесов, удлинения труб. Муфта изогнута по форме трубы и имеет несколько болтовых соединений для фиксации. Такая конструкция обеспечивает жесткое крепление. Муфты разделяются по диаметру захвата.

В хомутовых лесах монтаж к стене здания производится при помощи стеновой опоры. Соединить опору с поперечными связями можно при помощи муфты подходящего диаметра.

Кронштейны

Кронштейны предназначены для фиксации любого типа строительных лесов к стене. Одна сторона крепежа имеет загиб под прямым углом, на конце которого предусмотрено отверстие для крепления конструкции к стене при помощи анкерного соединения.

С другой стороны — изгиб, применяемый как хомут, предназначенный для захвата и фиксации вертикальной стойки лесов.

Кронштейны для строительных лесов могут быть регулируемые. В таком случае конструкция делится на две отдельные детали, на концах которых по несколько монтажных отверстий для изменения расстояния от хомута до крюка крепления.

Анкеры

Анкер – это универсальный крепеж, при помощи которого фиксируют стеновые опоры, кронштейны и прочие детали лесов. Например, анкер можно использовать, как крепление для строительных лесов 10х120 с регулируемым кронштейном к бетонной стене.

Другие крепления

Помимо основных креплений могут применяться разного рода комбинированные крепежи:

  • шуруп кольцо для строит лесов mgv совместно с дюбелем по бетону;
  • Т – образный кронштейн из металлического профиля с крепежным хомутом;
  • «глухие» хомуты;
  • флажковые регулируемые замки и т.д.

В зависимости от сложности крепления и конструкции необходимо подбирать оптимальный тип крепления.

Особенности установки и закрепления лесов и вышек к стенам здания

Крепление к бетонной стене требует ответственного подхода и должно быть максимально прочным. Надзорные органы строго контролируют правильность проведения работ. Если в процессе сборки и крепления конструкции к стенам дома были допущены нарушения, то работы на объекте остановят до момента устранения причины.

Необходимо учитывать и соблюдать особенности установки строительных лесов:

  1. Перед проведением работ по сборке конструкции необходимо максимально освободить прилегающую к объекту территорию.
  2. Оградить, либо обозначить опасную зону специальным скотчем.
  3. Провести инструктаж рабочих.
  4. Осмотреть детали конструкции на предмет повреждений и работоспособности замковых механизмов.
  5. Обеспечить отвод воды с площадки, на которую планируется установка конструкции. Вода может стать причиной проседания грунта под стойками лесов.
  6. Места установки анкерных креплений должны строго соответствовать плану установки.
  7. Под опорные башмаки конструкции допускается устанавливать отрезки досок толщиной не менее 40-50 мм.

Придерживаясь этих требований безопасности, можно избежать неприятностей и чрезвычайных происшествий при сборке лесов.

Строительные леса — объект повышенной опасности, поэтому к его креплению предъявляются особые требования.

Рекомендации по монтажу строительных лесов

Многие виды строительных работ, тем более связанные с внешней отделкой фасадов объектов, предусматривают эксплуатацию строительных лесов. Наличие конструкций данного типа позволяет мастерам подниматься на значительные высоты и, находясь в удобном положении, осуществлять все требующиеся работы. Для того чтобы обеспечить безопасные условия специалистам, нужно точно знать, как собрать строительные леса, то есть при монтаже следовать определенным правилам.

Особенности установки во многом зависят от материала изготовления конструкции. По этому признаку строительные леса классифицируют на деревянные и металлические. Первые чаще всего изготавливаются самостоятельно, они востребованы при сооружении объектов малой этажности. Вторые, то есть выполненные из стальных труб, являются профессиональным оборудованием. Их отличает устойчивость и надежность.

Помимо этого, особенности монтажа деревянных и металлических лесов определяются, в зависимости от типа крепления. Леса могут быть:

  • Рамными. Такие применяются при окраске и оштукатуривании стен. Конструкции состоят из жестких рам, они закрепляются на стойках (горизонтальных), а также с помощью диагональных связей.
  • Штыревыми. В таких модификациях отдельные элементы объединяются с использованием специальных штыревых разъемов.
  • Клиновыми и хомутовыми, монтаж таких строительных лесов осуществляется при решении профессиональных задач. Они выполнены в виде каркасов, которые скреплены с использованием различных деталей. Отличительная особенность конструкций – высокая устойчивость, надежность.

Общие правила установки строительных лесов, СНиП

При использовании и сборке вспомогательных конструкций руководствуются нормами следующих стандартов: ГОСТы 27321-87, а также 24258-88, СНиП по технике безопасности, типовые инструкции по охране труда. Вне зависимости от выбранного вида лесов, рекомендуем:

  • Определить особенности конструкции, детально изучить правила сборки, указанные производителем.
  • Подготовить место, на котором планируется установка оборудования. Например, нужно очистить площадку от мусора и других ненужных предметов, качественно ее выровнять. Почву следует тщательно утрамбовать, при возможности – оснастить ее водоотводами.
  • Привезти на объект подъемные механизмы, которые помогут оперативно поднимать и опускать отдельные элементы лесов.
  • Стяжки ограждений, крепежные детали, настилы всегда монтировать в процессе сборки.
  • Обязательно фиксировать леса на стене здания на всю их высоту, в этом случае обеспечивается безопасность проведения работ.
  • Демонтаж лесов производить в обратном порядке, по сравнению с установкой, при этом предварительно нужно убрать с конструкции все строительные материалы, мусор, инструменты.

Подробнее рассмотрим особенности монтажа популярных типов конструкций. Базовая схема установки строительных лесов штыревого типа:

  • Подготовка площадки.
  • Установка опор. Их необходимо размещать максимально близко к стене здания.
  • Фиксация на опорах первых четырех стоек. Следует помнить о том, что стойки должны иметь аналогичные габариты и тип, необходимо, чтобы они имели заземление.
  • Установка второй пары стоек на уже созданную конструкцию. Обвязка осуществляется с использованием ригелей. Нужно обогнуть сооружение по периметру, скрепить первую и последнюю пары стоек.
  • Наращивание лесов до требующейся высоты. Следует скреплять новые установленные стойки с теми, которые присутствуют на нижнем ярусе. Для этого используются ригели.
  • Установка лестниц, а также ограждений и настилов, когда леса достигли нужных размеров.

Теперь подробнее расскажем о том, как собрать рамные строительные леса:

  • Изучите с тех. паспорт конструкции, подготовьте место, проведите инструктаж мастеров.
  • Установите на площадку специальные подкладки, выполненные из дерева. Их толщина должна быть около четырех сантиметров. Также нужно разместить опорные пятки, их называют башмаками.
  • Разместите в башмаках две смежные рамы 1-го уровня. Объедините их горизонтальными и диагональными связями. Рекомендуем на данном этапе воспользоваться строительным уровнем. Этот этап повторяйте, пока конструкция не достигнет нужной высоты.
  • Установите ригели на 1-м ярусе, уложите и зафиксируйте настилы. Обратите внимание: максимальная ширина просветов, которые присутствуют между досками, не должна превышать 5 миллиметров. Щиты настила могут располагаться по длине внахлест, но при этом зоны стыков обязательно должны быть на опорах. Борта настилов – не менее 15 сантиметров.
  • Монтируйте рамы 2-го уровня, когда 1-й ярус полностью готов. Объединение происходит по аналогичной схеме, то есть с помощью диагональных и вертикальных связей. Для придания лесам большей устойчивости диагональные связи можно дополнительно скреплять в каждой ячейке.
  • Зафиксируйте 2-й ярус на стене с применением анкерных кронштейнов.
  • Повторяйте описанные этапы до тех пор, пока конструкция не достигнет нужной высоты.

Особенности установки клино-хомутовых конструкций:

  • Подготовка рабочей площадки.
  • Установка подкладок и домкратов, при этом ось винтов должна быть расположена строго вертикально.
  • Размещение на домкратах первых лестничных секций, они соединяются с использованием ферм. Затем необходимо закрепить на конструкции опорные стойки.
  • Компенсация имеющихся перепадов рельефа с применением винтовых домкратов.
  • Установка несущих ферм на высоте, на которой планируется укладка настила. После нужно зафиксировать настил на ступенях лестничных секций.
  • Монтаж держателя настила, установка страховых ферм.

Обратите внимание: если на любых деталях или элементах конструкции при проведении работ вы обнаружили дефекты или повреждения, то их в обязательном порядке нужно заменить на новые.

Крепления для строительных лесов

Строительные леса — многоярусные приставные средства подмащивания, используемые в строительстве, судостроении, при возведении сценических и концертных площадок. С них ведется ремонт, облицовка и утепление фасадов. Где-то необходимо обновить цвет или лепнину, а в некоторых случаях требуется капитальный ремонт здания. Например, жителям Санкт-Петербурга довелось наблюдать за реконструкцией Храма Спас на Крови, который простоял под лесами более двадцати лет – с 1970 по 1991 год.

Гарантией того, что в один прекрасный момент многоярусная конструкция с добросовестными строителями не упадет примерному горожанину на голову, является качественный и правильно подобранный крепеж, так как способы крепления могут быть разными. Об этом мы далее и расскажем.

Для привязки опорных каркасов приставных лесов к стенам зданий используют либо стальные анкера, либо системы крепления дюбель + шуруп-кольцо. Второй способ является самым популярным, поскольку наиболее экономичен и универсален. Он не требует сверления отверстий больших диаметров и обладает хорошей несущей способностью.

Шуруп с кольцом

Рым-шуруп имеет головку в форме сварного кольца и универсальную резьбу, которая обеспечивает оптимальное взаимодействие с дюбелем при установке в строительные основания плотной структуры. При закреплении в древесине вкручивается без дюбеля. После его установки в монтажное кольцо вставляется крюк поперечины (трубки) лесов. Сварная конструкция исключает риск раскрытия кольца под нагрузкой.

Шурупы с кольцом для строительных лесов имеют толстый стержень диаметром не менее 12 мм. Их длина находится в пределах 90 – 350 мм. Диаметр проушины под крюк обычно составляет 22-24 мм. Подобрав шуруп необходимой длины можно легко отрегулировать расстояние от плоскости фасада до лесов. Метка глубины на стержне позволяет контролировать правильность установки.

Виды дюбелей для лесов

К шурупу с петлей необходимо подобрать соответствующий тип и размер дюбеля. Только при оптимальном сочетании их геометрических параметров обеспечивается надежность и безопасность крепления.

Дюбель с усиками тип S фирмы FISCHER может использоваться в большинстве полнотелых стеновых материалах – от плотного камня до пористого бетона. Гильза с двухсторонним распором и утолщенной головкой на конце прочно анкеруется в глубине отверстия. Длинная шейка без распорных элементов не оказывает давления на штукатурный слой или облицовочный материал фасада.

В плотных основах шуруп диаметром 12 мм комплектуется дюбелем S 14. В кирпиче с вертикальными пустотами, газобетоне и керамзитобетоне рекомендуется использовать дюбель размера S 16.

Дюбель MUNGO MGD 14 разработан для привязки облегченных строительных лесов к бетонным и кирпичным стенам. Допускается к установке в пустотелый кирпич и прошел испытание на соответствие требованиям DIN 4420. Выпускается в трех вариантах длин – 70, 100, 140 мм. Максимальная несущая способность обеспечивается при совместном использовании с рым-шурупом MGV 12, а также точном соблюдении рекомендаций изготовителя по диаметру, глубине и чистоте отверстий.

Крепежная система Wkret-met (Польша)

Крепеж для лесов HO поставляется в сборе: распорный дюбель и петельный крюк. Применяется в полнотелых основаниях, таких как бетон не ниже С16/20, кирпич, строительный камень. Сварное кольцо повышает безопасность крепления. Двухраспорная гильза типа KNX из полиамида способна выдерживать высокие сжимающие и растягивающие нагрузки. Ее уникальная конструкция препятствуют прокручиванию на начальной стадии монтажа и обеспечивают прочное сцепление со стенками отверстия при затягивании метиза.

В рассмотренных комплектах металлический держатель (шуруп с кольцом) может использоваться многократно, а дюбель подлежит замене. После снятия крепежа отверстие в стене маскируется специальными декоративными заглушками.

Анкерные крепления для лесов

Стальные анкера для лесов применяются реже ввиду их большей стоимости. Их целесообразно использовать при монтаже тяжелых приставных лесов и в долгосрочных системах, когда работы на высоте ведутся не один год. Они выдерживают выдергивающее усилие из бетона не менее 500 кгс и дают возможность повторного монтажа с использованием одних и тех же точек крепления.

Высокой надежностью среди металлических анкеров для лесов отличается анкер-кольцо SORMAT PFG EBF 16. Его конструкция с распорной 4-лепестковой гильзой позволяет закрепиться в любых материалах, включая пустотелые и слабые стены старых построек. Он выдерживает нагрузку на вырывание в бетоне С20/25 до 1000 кгс. Входящий в комплект рым-болт класса прочности 8.8 с заваренной петлей гарантирует безопасность при высоких нагрузках.

Прочность крепления к стене смонтированных лесов обязательно проверяется перед началом их эксплуатации при помощи гидравлических тестеров. Усилие, вырывающее дюбель (анкер) из стены, должно быть не менее 300 кгс.

Крепление строительных лесов к фасаду

Устойчивость и способность сопротивляться высоким несущим нагрузкам – основное требование безопасной эксплуатации строительных лесов. Пространственно-объемная конструкция, собранная из вертикальных металлических стоек, ригелей и диагональных связей нуждается не только в креплениях элементов между собой, но и жесткой фиксации к вертикальному фасаду.

Способы и схемы крепления лесов к фасаду указываются производителем оборудования в технологической карте монтажа, которая должна соответствовать ГОСТ 2.601-2013, а также определяется схемой ППР, согласно требованиям, СНиП 12-03-2001. Отклонения в схеме размещения или замена типа креплений недопустимы, могут привести к потере металлоконструкцией несущих качеств и устойчивости.

Общие правила

На этапе разработки монтажной схемы выбирается тип креплений лесов к фасаду и рассчитывается шаг, с которым элементы конструкции будут зафиксированы на вертикальной плоскости:

  • вертикальные стойки крепятся с таким шагом, чтобы минимум одна секция лесов имела точку фиксации;
  • горизонтальные элементы фиксируются с шагом от 0.5 до 1 м. Чем выше и тяжелее металлоконструкция, тем короче расчетный шаг креплений.

Тип крепления определяется конструкцией строительных лесов. Если условия работы на фасаде не позволяют использовать проектный вид крепежа, менять его не разрешено. Для работы подбирается тип оборудования с креплением, обеспечивающее общей конструкции устойчивость и надежность.

Виды креплений и их функциональность

В зависимости от вида строительных лесов, грузоподъемности и объема работ, которые планируют производить с их помощью на фасаде, для закрепления металлоконструкции на стене применяют:

Кронштейн

Представляют собой две прочные стальные полосы. Одна полоса заканчивается крюком, охватывающим вертикальную стойку в виде хомута, вторая – согнута под прямым углом и имеет отверстие под анкерный болт для крепления к фасаду. Для жесткого соединения обоих пластин предусмотрен ряд отверстий под болты, что позволяет регулировать длину кронштейна и устанавливать леса на необходимом расстоянии до фасада. Такой вид крепежа чаще всего используют при монтаже рамных лесов высотой до 20 м и грузоподъемностью не более 250 кг/м2.

Анкерный болт с дюбелем

Крепление с применением анкерных болтов обеспечивает устойчивость тяжелым клино-хомутовым лесам, предназначенным для проведения кладочных работ на высоте до 60 м. Крепление представляет собой длинный стальной стержень с резьбой, который вкручивается в стену на 12-15 см. На конце стержня расположен крюк, обхват или хомут, обеспечивающий соединение крепежа под болт с вертикальными стойками лесов. Основой, обеспечивающей распор и фиксацию анкера в стене, служит полипропиленовый дюбель.

Установка анкерного болта производится по схеме:

  1. Под диаметр и длину дюбеля в стене сверлится отверстие с помощью перфоратора или ударной дрели.
  2. Из отверстия удаляется строительный мусор, пыль и остатки материала, из которого сложен фасад.
  3. С помощью дюбеля, который аккуратно вбивается в отверстие, создается посадочное место для анкерного стержня.
  4. В установленный дюбель вкручивается анкерный болт. При этом происходит уплотнение и равномерное распирание пластмассового дюбеля, который надежно удерживает анкерный болт в посадочном гнезде.

Такая схема предусматривает крепление анкерными болтами каждой вертикальной стойки. Минимальное усилие, которое может обеспечить анкерное крепление, определяется показателем 4.5 Н.

Поперечина с проушиной

Крепление представляет собой стальную трубу длиной от 120 до 210 см, на одном конце которой находится хомут (крюк), на другом – муфта. Такая конструкция позволяет крепить горизонтальные ригеля лесов к фасаду, усиливая их прочность. Муфта позволяет соединять поперечину непосредственно с лесами, а крюк служит для их соединения с анкерами, установленными в стену.

Рым-шуруп

Представляет собой стальной стержень с резьбой и кольцом на одном конце, в которое устанавливается вертикальная стойка строительных лесов. Для монтажа рым-шурупа используется пластиковый дюбель с рассверленным под его диаметр посадочным местом. Затем в него вкручивается стальной стержень, а в кольцо заводится труба вертикальной стойки. Такая схема монтажа и крепления обеспечивает максимальную опору стойкам, позволяя равномерно распределять высокие деформационные нагрузки от веса металлоконструкции, материалов и рабочих, находящихся на рабочем помосте.

Прочность крепления смонтированных строительных лесов к стене перед началом эксплуатации проходит обязательную проверку с применение гидравлических тестеров. Сила, способная вырвать крепление (дюбель, анкер) из стены, должна составлять не менее 300 кгс.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
Для любых предложений по сайту: [email protected]
