Закладка коммуникаций в плитный фундамент

Специфика прокладки коммуникаций под плитным фундаментом

В результате грамотного проектирования плитного фундамента эксплуатация коммуникационных систем в доме пройдет без надобности преждевременного ремонта, если не рассматривать аварийные ситуации по вине пользователей.

Об особенностях закладки инженерных линий во время строительства силовой конструкции типа «плита», а также о вариантах ремонта в случае возникновения проблем, можно узнать из настоящей статьи.

Требования

Правила монтажа систем жизнеобеспечения (электроснабжение, водоснабжение, канализация) в коттеджах, строящихся на плитном фундаменте, регламентируются установленными нормативами по СП № 31-110-2003, №31.13330 и №32.13330. При этом практикующие инженеры рекомендуют уделять особое внимание ремонтопригодности коммуникационных линий.

Согласно действующим правилам в строительстве, под инженерные сети не пробивают отверстия в затвердевшем монолите, а организуют места закладки гильз на этапе строительства опалубки.

В процессе необходимо учесть следующие факторы:

1. Для прокладки системы «теплого пола» и линий водоснабжения используют трубы диаметром от 16 до 20 мм. Для проводки канализации применяют трубы из поливинилхлорида со стандартным диаметром 110 мм. Если по проекту в доме много сантехнических приборов, большая длина канализационной магистрали или не предусмотрен приямок, то используют трубы диаметром 160 мм.
2. Минимально допустимый размер гильзы составляет 5 см.
3. При сезонных температурных перепадах в грунте возникают линейные расширения, поэтому при закладке инженерных систем используют специальные компенсаторы.
4. Линии водоснабжения прокладывают ниже уровня промерзания, в противном случае параллельно ведут греющие кабеля или используют полистирольные скорлупы.
5. Электрику закладывают в гильзы с радиусом изгиба от 0,3 до 0,7 м. Такое положение делает ремонтопригодным этот узел коммуникаций в случае повреждений. Линии электроснабжения выводятся в щиток, который, как правило, находится рядом с домом.
6. Газовую трубу запрещено вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Под площадью основания монолитного фундамента, в теле которого проходят трубы отопления (например, УШП), грунт замерзнуть не может, что позволят застройщику дополнительно сэкономить на прогреве инженерных линий.

На каком этапе строительства проводится закладка?

В случае с возведением плитного фундамента разводка инженерных сетей в пятне застройки должна осуществляться до изготовления подстилающего слоя. Большинство строителей придерживаются мнения, что инженерные линии проще и удобнее проводить перед этапом закладки армирующего каркаса, когда уже готова опалубка.

Если уложить водопровод и канализационные трубы до возведения опалубки, то легко просчитаться с местами выхода и стояков, которые могут оказаться как внутри самой стены, так и слишком далеко за ее пределами. Поэтому эксперты рекомендуют закладывать коммуникационные системы, как плитный фундамент уже приобрел свои очертания за счет монтажа формовочной конструкции.

Принципы прокладки при плитном основании

При проектировании плитного фундамента на моменте определения схемы инженерных систем, конструкторы за основу используют следующие принципы:

1. Коммуникационные сети закладывают до момента бетонирования стяжки.
2. Трубы под плиту без защитной гильзы закладывать не рекомендуется. Гильзы должны быть несколько больше диаметра труб и при этом выполнены из высокопрочного материала, чтобы не допустить механических повреждений при заливке бетонного раствора.
3. Для предотвращения риска замерзания канализационных труб, их прокладывают ниже уровня промерзания почвы. При этом нужно учесть тот факт, что стоки идут по направлению от дома, поэтому изначально имеют более высокую температуру, чем в линиях водоснабжения. Это позволяет строителям уменьшить толщину скорлупы для утепления.
4. Если водопроводные линии прокладываются выше точки промерзания, что характерно для большинства участков на всех российских регионах, то застройщику необходимо продумать меры по их утеплению.

Где и как можно завести коммуникационные сети?

Коммуникации при фундаменте из плит, в том числе канализацию, водопровод и кабеля, можно проложить двумя способами:

1. Через фундамент — в саму плиту через опалубку для цокольных этажей с большим заглублением.
2. Непосредственно на дно котлована под сам фундамент, если он является мелкозаглубленным. Здесь коммуникации располагаются ниже уровня промерзания или утепляются вспененным полиэтиленом.

Согласно установленным правилам, кабеля, трубопроводные линии и канализационные сети должны вестись по отдельным трассам.

Под коммуникации роют траншеи, укрепляя стенки утрамбованным песком или щебнем средней фракции. Отверстия ввода для инженерных линий должны быть шире диаметра самих труб как минимум на 0,2 мм. Герметичность конструкции при высоком уровне грунтовых вод обеспечивается за счет использования сальника. В сухих почвах с этой целью используют специальные эластичные материалы.

Как правило, канализационные сети к основанию ведут на глубине минимум 0,7 м от поверхности земли, чтобы избежать механических повреждений от трафика людей или при культивации почвы. Для обеспечения самотека гильзу кладут под уклоном от 4 до 7 градусов.

Футляры для электросети, как правило, совпадают по форме с подготовленной скважиной. Сквозь гильзу протягивают кабель с металлическим тросом, к которому привязывают веревку, для того, чтобы в случае необходимости легко было протянуть новый кабель или шланг через футляр.

Если возможность ввода коммуникаций на стадиях подготовки плитного фундамента была упущена, подключить их возможно после возведения дома пристройкой утепленного короба к стене или пробиванием отверстий в бетонном монолите.

Так как плитный фундамент может выполнять функции пола в доме, часто совмещают процесс заливки с монтажом систем его обогрева. Система «активный теплый пол» представляет собой вмонтированный в бетон спиральный извилистый пластиковый или металлический трубопровод, по которому будет перемещаться нагретая вода.

Таким образом поверхность фундамента служит непосредственно черновым полом и застройщику остается продумать только вопрос с чистовой отделкой.

Раскладку труб активного теплого пола производят по уложенной арматурной сетке в соответствии с рабочими чертежами. Для крепления к арматурной сетке используют нейлоновые хомуты. После монтажа всех труб теплого пола необходимо установить коллектор и подключить трубы к нему. Монтаж коллекторов осуществляется в месте, строго определенном рабочими чертежами.

Чтобы правильно ввести газ внутрь дома, делают отверстие в нижней части одной из наружных стен, но не в толще фундамента. Газовые трубы проводят, используя защитную гильзу и уплотнение, при этом внутри гильзы может быть расположен только цельный отрезок трубы.

Проблемы и их решение

Большинство строителей придерживаются мнения, что закладывать инженерные сети в тело фундамента без доступа к ним в процессе эксплуатации не целесообразно.

Как минимум, трубы и кабеля могут прийти в негодность по причине естественного износа.

При этом всегда остается риск, что возникнут проблемы в определенное время с коммуникациями в виде повреждения уплотнителя, рассоединенных контактов или засорившихся труб. Поэтому открыто стоит вопрос о ремонтопригодности закладываемых в плитный фундамент коммуникаций.

Заложить ремонтопригодную систему можно, если изначально вести трубы и кабеля в специальных футлярах и выводить их в специальный приямок – смотровой колодец, оборудованный в техническом помещении. При желании кессон можно закрыть декоративной крышкой и пользоваться им лишь по мере необходимости.

Приямок представляет собой отдельно стоящее подземное помещение с бетонными стенами и дном. Как правило, изготавливают конструкцию размером 0,7х0,7х0,7 м. Сначала делают приямок, а затем возводят плиту фундамента.

Как правило, приямок должен быть расположен за периметром отмостки. Таким образом, в случае аварии в трубопроводе, стоки будут скапливаться не под фундаментом, а течь сразу в приямок. При желании собственник может заменить или отремонтировать коммуникационные сети в любое время.

Монтаж приямка влечет за собой усложнение конструктива плиты фундамента и удорожание строительства. Но как показывает практика, стоимость замены труб не соизмерима с риском строительства нового фундамента или дома, если из-за бытовой аварии с коммуникационными системами вся силовая конструкция потеряет прочность.

Варианты ремонта

Если поврежденные трубы теплого пола можно заменить, вскрыв напольное покрытие и верхний слой бетона, то ремонт коммуникаций под слоем утеплителя сопровождается значительными трудовыми, временными и материальными затратами. При этом нарушение утрамбованного слоя песчаной подушки непременно приведет к ухудшению устойчивости основания, что ничем нельзя компенсировать после устранения аварийной ситуации.

Ремонтопригодность коммуникационных систем под плитным фундаментом, как уже было оговорено ранее, обеспечивается за счет закладки гильз под линии:

• водоснабжения,
• электроснабжения,
• канализации.

Как правило, все футляры выводятся в приямок, к которому имеет доступ собственник сооружения. Через гильзы можно вытянуть поврежденные линии, а также протянуть новые и восстановленные сети. Также к трубам можно добраться, сделав подкоп с боковой стороны дома.

В последнем случае нарушается несущая способность грунта, поэтому большинство практикующих инженеров рекомендуют закладывать ремонтопригодные коммуникационные сети в плитном фундаменте. При этом выбор оптимальных углов наклона траншей под гильзы и схемы расположения коммуникационных линий стоит доверить профессионалам.

Заключение

Плитный фундамент широко применяется в индивидуальном строительстве. На текущий момент возможны различные варианты конструкции, в том числе касательно проводки инженерных сетей.

Большинство строителей придерживаются мнения, что коммуникации должны быть ремонтопригодными, поэтому усложняют строительство закладкой приямка за пределами периметра фундамента, куда выводятся все линии. Это позволяет собственникам иметь доступ ко всем сетям, ведущим в дом через фундамент, и, при необходимости, провести их ремонт или замену.

Основные правила проводки инженерных систем совместно со строительством плитного основания контролируются действующими стандартами по СП и СНиП.

Сантехника .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

понедельник, 6 августа 2018 г.

Прокладка коммуникаций в фундаменте

• Минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
• Для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
• Глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
• Необходимо учесть нагрузки на почву от трафика транспорта;
• Отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.

• Глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
• Утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
• Вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
• Уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.

Обратите внимание ! В отличие от систем водоснабжения стоки выходят из дома, поэтому всегда имеют более высокую температуру, промерзают меньше. Толщину утепления можно снизить по сравнению с водопроводом.

Обратите внимание ! Для повышения ремонтопригодности коммуникаций для водопровода часто применяется металлопластиковая труба 25 – 40 мм, проходящая внутри ПНД трубы. При необходимости внутренняя линия легко извлекается для замены новой магистралью без разработки траншеи.

Обратите внимание ! В этом случае ремонтопригодность систем жизнеобеспечения достаточно высокая. Однако укладка металлопластикового водопровода в трубу ПНД позволит обойтись при ремонте без земляных работ.

• Опалубка устанавливается после отсыпки фундаментной подушки и заливки подбетонки;
• Если уложить водопровод и трубы канализации до монтажа опалубки, легко ошибиться с местами выхода стояков, которые могут оказаться внутри стены или слишком далеко от нее.

• Траншея в месте пересечения с фундаментом имеет глубину 0,7 м минимум;
• От дома до септика создается допустимый уклон 4 – 7 градусов;
• Если внутри здания угол получается больше этого значения, стоки собирают внутри здания горизонтальными линиями, сбрасывают через вертикальный стояк к трубе наружной канализации.

Обратите внимание ! Если фундаментную плиту заливает специализированная компания, необходим акт на скрытые работы. Возможность прочистки коммуникаций должна быть обеспечена люками, трапами или ревизиями изнутри, колодцами снаружи. Рекомендуется использовать чугунные или пропиленовые трубы и фитинги, обеспечивающие ресурс 70 – 120 лет. Вместо 80 – 90 градусных отводов лучше монтаж двух колен в 45 градусов.

• Канализационную трубу заглубляют в грунт на 0,7 м минимум, обертывают несколькими слоями минваты, скорлупами из экструдированного пенополистирола или используют саморегулируемый греющий кабель, к горизонтальной линии наружного водоотведения от дома до септика вертикальный стояк соединяется двумя отводами 45 градусов;
• Водопровод проводится в дом аналогичным способом, глубина заложения увеличивается до 1 – 2,7 м в зависимости от используемого утепления инженерной системы.

Обратите внимание ! Чтобы протянуть вывод канализации и ввод водопровода, траншеи для этих коммуникаций необходимо располагать на равном расстоянии от столбов или свай. При засыпке необходима трамбовка каждого 15 – 20 см слоя, чтобы элементы фундамента не потеряли несущую способность, а вся конструкция пространственную жесткость.

• В плотную к стене коттеджа сооружается кессон;
• Инженерные системы заглубляются на необходимую глубину;
• Внутри кессона монтируется запорная арматура, приборы учета, фильтрующее оборудование;
• Сверху возводится легкая конструкция (будка);
• Внутри нее организуется отопление любым удобным способом.

Обратите внимание ! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.

• Алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
• Перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
• Сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.

Обратите внимание! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.

Фундамент и коммуникации

Коммуникации в фундаменте

Комфортное проживание — это мечта каждого домовладельца. Комфорт создают подведенные и обустроенные в доме коммуникации: вода, туалет и ванна. Проведением коммуникаций лучше всего заниматься на этапе строительства фундамента, так как после возведения конструкции выполнение работы такого плана становится трудным, а в некоторых случаях просто невозможным.

• Основные правила проведения канализации
• Подготовка к прокладке канализации
• Варианты проведения канализации в зависимости от типа фундамента
• Канализация и столбчатое основание
• Проведение канализации через ленточный фундамент
• Канализация в плитном основании

Основные правила проведения канализации

Составляя схему расположения труб и отводов канализации, учитываются следующие факторы:

• Количество жильцов и периодичность их проживания.
• Вид хранилища канализационных стоков.

Выполнять работы по проведению канализации под основанием дома или посредством сделанных в нем отверстий нужно с соблюдением определенных правил:

• Прокладка канализации под фундаментом обустраивается с учетом санитарных и экологических требований.
• Точки водозабора в доме следует размещать таким образом, чтобы сточная жидкость отводилась беспрепятственно.
• Расположение накопителя должно быть удобным для регулярного выкачивания канализационных стоков. При этом септик не допускается строить близко к фундаменту и источникам питьевой воды.
• Канализационный стояк должен обязательно иметь ревизионный фитинг для проведения периодического осмотра.
• Канализационные трубы должны быть уложены ниже уровня промерзания грунта. Это поможет избежать замерзания жидкости внутри них в зимнее время. Если такая возможность отсутствует, то трубы укладывают на песчаной подушке, обустроенной в траншее, а сверху укрывают теплоизоляционным материалом.
• Перед тем, как засыпать канализацию грунтом, необходимо проверить герметичность соединений системы и ее прочность.

к оглавлению ↑

Подготовка к прокладке канализации

Перед непосредственной укладкой труб канализации проводят ряд подготовительных мероприятий:

• Выбирают трубные изделия и фитинги. Трубы для канализации могут быть выполнены из пластика, металлопластика, стали и оцинковки. Стоимость каждого вида изделий имеет существенные отличия, установка труб также проводится по-разному. Большой популярностью пользуются полимерные изделия, так как отличаются легкостью, долговечностью и практичностью. Они практически не деформируются и не разрушаются. Выбирая канализационные трубы, следует обратить внимание на цвет материала, из которого они изготовлены. Трубы для обустройства канализации внутри помещения имеют серую окраску. Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
• Рассчитывают оптимальную величину диаметрального сечения трубы. При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм. Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
• Определяют оптимальный уклон проводимых труб.

Опытные мастера утверждают, что для движения канализационных стоков под действием гравитационных сил необходимо каждый метр укладываемых труб опускать на 2 см.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса. При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности.

Канализация в столбчатом фундаменте

Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Канализация в ленточном фундаменте

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

к оглавлению ↑

Канализация в плитном основании

Ответ на вопрос «как сделать канализацию в плитном фундаменте» несложен. Если проектом предусмотрено основание в виде монолитной плиты, то канализация должна проводиться до заливки бетонного раствора. Процесс выглядит следующим образом:

• Согласно схеме расположения канализационных труб копают траншеи.
• Подбирают гильзы для труб.

Укладывать трубы под монолитный фундамент без защитной гильзы не рекомендуется.

Во-первых, она не позволит плитному основанию давить на трубу, а также предотвращает повреждение коммуникаций в фундаментной плите при заливке бетона. Во-вторых, при возникновении аварийной ситуации, например, в случае порыва, можно вытащить поврежденную трубу, и поменять ее на новый элемент. Отсутствие гильзы не позволяет выполнить такие действия. В связи с этим следует выбирать гильзы, выполненные из особо прочного материала.

Канализация в плите

Канализационная система делает проживание в доме более комфортным. Поэтому к проведению коммуникации следует отнестись с особым вниманием, чтобы не нанести вред фундаменту и обеспечить безупречное функционирование канализации. Выполняя работы подобного типа своими руками, важно учитывать все особенности укладки канализации в фундаменте в зависимости от типа основания под домом.

Плюсы и минусы плитного фундамента, а также особенности устройства

По своим функциональным особенностям плитный фундамент относится к малозаглубленному типу оснований. Его ключевая особенность заключается в том, что по всему периметру возводится ровное армированное основание, способное противостоять негативным воздействиям пучения грунта и обеспечивающее формирование идеальной поверхности для дальнейшей отделки.

Благодаря такой особенности плитный фундамент максимально просто может перенести различные переменные нагрузки на грунт и распределить давление по всему периметру. Сегодня мы рассмотрим особенности плитного фундамента и порядок его строительства своими руками в виде пошаговой инструкции.

Что такое плитный фундамент

Плитный фундамент представляет собой монолитную армированную плиту неглубокого заложения, которая чаще всего используется в местах, где грунт пучинистый или склонен к усадке. Достаточно часто плитный фундамент встречается на особо влажных участках, где уровень грунтовых вод находится практически у поверхности.

Такой фундамент создает своего рода плот, предохраняя помещение негативных атмосферных явлений и предотвращая проникновение влаги в помещение. Само основание очень схоже с УШП, за исключением утепления пола, которое в плитном фундаменте не используется.

Данный тип используется:

• на участках, где грунт обладает низкой способностью к удерживанию сооружения, а вес планируемого здания достаточно большой;
• в местах, где возможна неравномерная усадка строения;
• на участках, где присутствуют напорные грунтовые воды.

Плюсы и минусы плитного фундамента, сравнение с УШП

Плитный фундамент и УШП приблизительно похожи по конструкционному исполнению, но есть и значительные расхождения, в большей мере это касается утеплителя, что укладывается под фундамент, который в обычном плитном фундаменте не используется.

Чтобы определить более подходящий тип основания для вашего дома, нужно рассмотреть плюсы и минусы плитного фундамента, а затем отличия от УШП.

Преимущества плитного фундамента:

• пониженная стоимость конструкции по сравнению со шведской плитой;
• простота монтажа;
• высокие показатели прочности, так как соприкосновение с землей происходит по всей площади;
• платформа плиты общая по всему дому, поэтому деформация для нее не страшна, так как часть нагрузки будет просто передаваться на больший участок;
• возможность использовать плиту в качестве чернового покрытия для цокольного этажа;
• нет необходимости сильно углубляться в грунт, что позволяет сократить затраты на оборудование и работу;

Недостатков значительно меньше, но они тоже имеют место быть:

• необходимость дополнительного утепления пола после строительства для комфортного микроклимата в помещении;
• повышенные расходы на бетон и арматуру по сравнению с традиционными видами фундаментов;
• необходимость использование техники для заливки большого объема бетона;
• финансовая невыгодность использования плитного фундамента на участках с уклоном из-за значительного расхода бетона.

Как видно, отличие плитного фундамента от УШП заключается только в отсутствии слоя утеплителя под основанием, а также в необходимости дополнительного утепления пола такого фундамента. Данный вид фундамента хорошо подойдет для сезонных построек, а также бань, но для домов с постоянным проживанием такой фундамент стал достаточно устаревшим.

Глубина заложения плитного фундамента

Как правило, толщина монолитной плиты фундамента составляет 35-50 см, это зависит от типа грунта и веса здания. Более точно определить этот параметр можно на основании расчетов. Чтобы узнать оптимальную глубину заложения фундаментной плиты, нужно выполнить расчет:

1. Определяем тип грунта;
2. По справочнику находим оптимальное удельное давление на данный грунт;
3. Далее просчитывается вес дома. Здесь нужно учесть все: стены, вес самой плиты, чердачное перекрытие, крыша и возможное давление на нее от снега, балкон, мансарду и все, что создает нагрузку на грунт;
4. Определяем нагрузку на поверхность. Для примера предположим, что у нас двухэтажный дом с весом в 100 т и площадью 54 м2. 100 000/54 = 0,19 кг/см2. Например, у песка показатель 0,25 кг/см2. Таким образом разница 0,06 кг/см2. Теперь нужно умножить на площадь 54 м2, так получится 32 т – это необходимая масса фундамента;
5. Далее, учитывая плотность, рассчитываем объем бетона 32 000 / 2500 = 12,8 м3;
6. Остается получить толщину фундамента 12,8/54 = 0,24 м.

Таким образом, толщина плиты в пределах 30 сантиметров будет оптимальной для данного дома. При этом глубина заложения такого фундамента должна быть такой, чтобы под плитой не было плодородных слоев грунта – все они снимаются на этапе подготовки поверхности, а после заливки бетона выполняется обратная засыпка фундамента.

Для полного и точного расчета плитного фундамента, советуем воспользоваться нашим калькулятором плитного фундамента.

Пошаговая инструкция по устройству плитного фундамента

Подготовка поверхности

Первый делом нужно выполнить разметку по периметру площади и снять плодородный слой грунта. После проведения земельных работ застилается геотекстильный настил. Далее стоит засыпать площадь щебнем и песком для формирования подушки. Песок утрамбовывается слоями по 10 см. Затем укладываются коммуникации. Прокладка коммуникаций в плитном фундаменте схожа с такой же операцией в утепленной шведской плите. Трубы лучше прокладывать в специальных гильзах, которые позволяют проводить ремонт и замену коммуникаций. Некоторые строители дублируют канализационные трубы в плите, чтобы в случае выхода из строя одной трубы пользоваться другой.

Формирование основания

Далее выполняется стяжка из раствора М100 с толщиной порядка 10 см. Поверх нее укладывается гидроизоляция, швы которой пропаиваются горелкой. Гидроизоляция должна быть несколько больше площади будущего фундамента, чтобы затем завернуть настил вверх.

Армирование плитного фундамента

После формирования основания выполняется монтаж арматуры. Как правило, для каркаса плиты нужно вязать двухрядную арматуру из прута толщиной 12-16 мм и размером ячейки порядка 20-30 см. Весь каркас должен быть выше уровня основания не меньше чем на 5 см, для этого под арматуру подкладываются специальные проставки. Это делается для того, чтобы после заливки плиты бетоном, арматура была утоплена внутрь.

Заливка плитного фундамента

После армирования формируется опалубка плитного фундамента. Опалубка такого фундамента является простейшей конструкцией, представляющей собой деревянные щиты, установленные по периметру фундамента. Такая опалубка не потребует больших финансовых вложений по сравнению, например, с опалубкой ленточного фундамента.

После окончания всех подготовительных действий происходит заливка и трамбование бетона. Проще всего для этого использовать миксеры, поскольку такой фундамент требует значительного количества бетона, который должен быть залит одним разом во избежание неровности засыхания и образования трещин.

После заливки, трамбовки и выравнивания, фундаменту дают в течение 4 недель набрать марочную прочность, периодически его увлажняя. Также, для исключения его быстрого засыхания, его накрывают парниковой пленкой. Через 28 дней плитный фундамент будет готов к дальнейшему использованию и строительству.

Отличное видео, иллюстрирующее от А до Я процесс построения плитного фундамента, вы можете посмотреть ниже:

Как пробить отверстие в фундаменте под канализацию

Расчет и установка канализационной магистрали в строящемся здании проводится в процессе закладки его основы. Но возможен ввод канализации под фундаментом и в уже возведенный дом. В этом случае необходимо будет создать проход под основанием либо пробить в нем отверстие с помощью ударного инструмента.

1. Подготовительные работы
2. Глубина расположения коммуникаций
3. Способы прокладки канализации
4. Столбчатый и свайный фундамент
5. Монолитная плита
6. Ленточное основание
7. Обустройство канализации в отстроенном доме
8. Сооружение подкопа
9. Сверление фундамента

Подготовительные работы

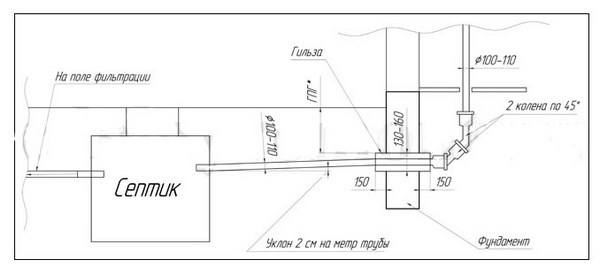

Схема канализации частного дома

Проект канализационной системы частного дома необходимо выполнить еще до начала установочных работ. В нем требуется учесть следующие моменты:

• возможность подключения к центральной канализационной сети либо установка локального устройства очистки;
• использование здания для постоянного либо временного проживания;
• число жильцов и возможных гостей;
• близость сантехнических помещений и кухни.

Если подключаться к общегородской канализации не планируется, необходимо выбрать тип очистной установки: выгребная яма, септик, станция биоочистки.

Если дом строится с нуля, проект систем отведения стоков создается вместе с планом самого строения. Это позволяет расположить все водозаборные точки максимально компактным образом, что способствует созданию простой и эффективной схемы канализации с единой сливной трубой. Обычно выбираются пластиковые магистрали сечением 100 мм. При этом еще до начала строительства можно рассчитать, какой способ выбрать для прокладки канализации под фундаментной плитой. В случае создания магистрали в уже возведенном здании сделать это несколько сложнее, но тоже возможно.

Глубина расположения коммуникаций

Прокладывание магистрали наружной канализации выполняется на глубине ниже уровня промерзания грунта. При таком варианте исполнения она не откажет даже при очень сильных морозах. Если подобная возможность отсутствует, трубопровод придется утеплять.

Трубы укладываются в заблаговременно выкопанный ров на песчаную подушку и теплоизоляционными стройматериалами. Наклон необходимо выполнить, исходя из расчета не меньше 2 см на метр коммуникации.

Строительные и санитарно-технические нормы рекомендуют учитывать уровень подземных источников. Наименьшая глубина заложения трубопровода – 0,5 м от поверхности грунта.

Прокладка магистрали внутри дома зависит от места, высоты и типа санитарно-технических устройств. Основное требование — соблюдение наклона для быстрого самостоятельного прохождения канализационных стоков. Сливы сантехприборов необходимо располагать выше подключения к главному стояку. Нижний его конец выводится в подвал либо цоколь, где монтируют горизонтальную часть магистрали и подсоединяют к трубе, выходящей наружу через отверстие в фундаментной части.

На длинной магистрали через каждые 5 м обустраиваются ревизионные колодцы. Для этого устанавливается тройник и выводится вертикальный трубный отрезок вверх. Чтобы через ревизию не поступал холод, ее закрывают заглушкой из теплоизолятора.

Способы прокладки канализации

Подбор методики зависит от вида основания строения. При правильном подходе обустроить трубопровод возможно уже в построенном здании.

Столбчатый и свайный фундамент

Ведение работ в строениях с подобными основаниями проще всего. Столбчатый и свайный фундамент позволяют выполнять монтаж коммуникаций и до сооружения основных элементов и после возведения дома. При проведении работ отслеживают, чтобы траншея была выкопана не слишком близко к столбам, чтобы избежать ослабления грунта вокруг них. Это может уменьшить их несущее качества.

Для выведения трубопровода из фундаментного пространства в сантехническое помещение потребуется сделать отверстие в плите перекрытия под магистраль канализации.

При проведении труб под столбчатым основанием, надо помнить, что пространство под полом не отапливают. Магистраль утепляют изоляционными материалами либо устанавливают дополнительный обогрев с помощью электрокабеля.

Монолитная плита

Закладка системы канализации возможна лишь до заливки монолитного основания. Здесь обязательно потребуются гильзы для канализационных труб. Они не позволяют плитному основанию создавать нагрузку на трубу, а также предотвращают повреждения коммуникаций в фундаментной плите при заливке раствора бетона. Если возникнет аварийная ситуация, можно быстро демонтировать поврежденный участок и заменить его новым трубным отрезком.

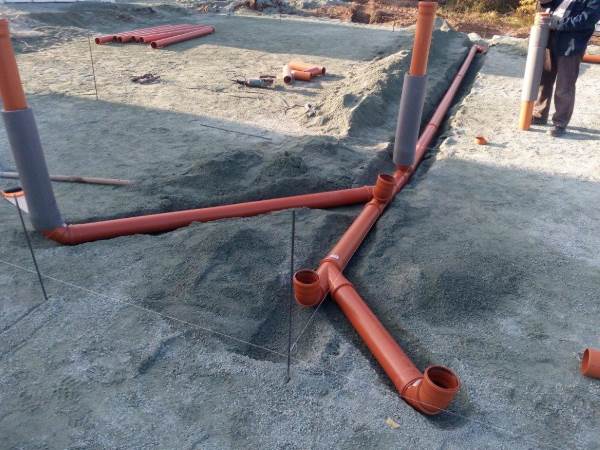

Канализационная магистраль, защищенная гильзами, прокладывается в предварительно вырытую траншею, которая потом засыпается грунтом и заливается бетонной смесью.

Ленточное основание

Если есть возможность заложить систему до заливки бетонной ленты, используют два метода в зависимости от типа основы.

Ленточный фундамент позволяет выполнять прокладку магистрали уже после залития основания. Проведение работ подобного рода требует больших сил и затрат, но все они вполне доступны для самостоятельного выполнения, без найма специалистов. Процесс может проводиться двумя методами: под основанием делают подкоп и через него выводят трубы либо просверливают отверстие в бетонной ленте.

Обустройство канализации в отстроенном доме

Для монтажа системы канализации в отстроенном здании с основанием-лентой, помимо труб, потребуются молоток и скарпель, перфоратор, электродрель, УГШМ с алмазными дисками, шлямбур.

Сооружение подкопа

Подкоп под фундамент для прокладки труб

Первый метод предполагает создание своего рода скважины в том месте, где предполагается проведение канализации наружу.

1. Вскрывают полы от точки слива до выведения трубопровода наружу. Для соединения основной и внутренней системы проделывают отверстие в плите перекрытия.
2. Траншею выкапывают до нижнего фундаментного края.
3. Под основанием бьют дыру в земле при помощи лома и делают подкоп под фундамент.
4. Из дома прокладывают встречный шурф. Для работ можно использовать саперную или штык-лопату.
5. Увеличивают подкоп в соответствии с сечением будущей магистрали и устанавливают металлическую гильзу с плавным отводом. Он будет располагаться под фундаментом с выведением наружу 20–30 см, направление трубы – вверх в дом.
6. После установки защитного футляра яму засыпают и утрамбовывают. Если она тяжелая, понадобится песчаная подсыпка, чтобы не повредить трубу.

Для облегчения работы можно применить метод наклонного бурения. Ввод бура осуществляют под углом. Этот способ применяется при значительной толщине ленточного основания.

Сверление фундамента

Сверление под канализационную трубу

Чтобы пробить отверстие в бетонном фундаменте под канализацию своими руками, нужно освоить перфоратор. Этот способ легче предыдущего, но потребуются навыки владения инструментом.

1. Расчищают и выравнивают рабочее место. Буровая коронка должна входить ровно и плавно.
2. На основании делают отметку, где будет устанавливаться труба. Отверстие должно быть такого диаметра, который позволит вставить гильзу, которая защитит трубный отрезок.
3. Перфоратором в бетоне производят пробивку отверстия необходимого размера. Можно просверлить ленту фундамента под канализацию и ударной электродрелью со сверлом по бетону.
4. Попадающиеся прутки арматуры удаляют путем сверления дрелью.
5. В подготовленное отверстие устанавливают металлический отрезок и заполняют пространство вокруг него цементным раствором.
6. Через металлическую трубу выводят трубопровод, а зазор между ними заделывают монтажной пеной. Также она выступает в роли теплоизолятора.

В этом варианте в качестве гильзы можно применить специальную покупную деталь с уплотнителями из резины. После ее установки канализационные коммуникации пропускают через подготовленный канал, узел фиксируют уплотнителями.

Как правильно построить плитный фундамент

• Достоинства и вероятные минусы
• Особенности конструкции

Плитный фундамент незаменим в тех ситуациях, когда постройка планируется на участках со слабым грунтом, если дом предполагается крупногабаритным, многоэтажным и с тяжелыми плитными перекрытиями. Такой вид основы применим также в качестве действенного способа борьбы с воздействием грунтовых вод на объект.

Достоинства и вероятные минусы

Можно насчитать немало преимуществ, которыми обладает плитный фундамент. Так, главным достоинством по праву является его прочность. По конструкции такая основа под постройку представляет собой монолитную плиту. Но особенности устройства вовсе не исключают возможность выполнения цоколя или подвального помещения. Благодаря высокой прочности допускается возводить постройки, которые будут оказывать ощутимые нагрузки, в частности, нередко строится плитный фундамент под кирпичный дом.

Особенностью данного вида основы под постройку является возможность начинать строительство на участках с насыпным грунтом или в случаях, когда имеет место неравномерное сжатие почвы. Говоря о способности такого фундамента противостоять пагубному воздействию грунтовых вод, необходимо уточнить, что такая конструкция может выдерживать значительное гидростатическое давление. Конструкция плитного фундамента также хорошо справляется и с перемещением грунтов в любом направлении: вертикальном и горизонтальном.

Недостатков с точки зрения функциональности у такой основы под постройку практически не имеется, однако, если смотреть на вопрос строительства с финансовой стороны вопроса, то по цене эта конструкция обходится до 30-50% от общей стоимости коробки будущего дома.

Особенности конструкции

Устройство плитного фундамента может иметь разные особенности и последовательность действий. Так, часто строители обходятся монолитной бетонной плитой, но в особо сложных ситуациях, когда качество и плотность почвы оставляет желать лучшего, создаётся железобетонная конструкция.

Перед началом строительства, необходимо продумать, насколько целесообразно возводить такую основу под постройку, так как понадобится не только большое количество бетона, но также и песка со щебнем для выполнения подушки.

Дом на плитном фундаменте может потребовать обустройства заглубленного варианта конструкции, при этом значительно увеличится количество используемых материалов. Дополнительно придется воспользоваться услугами профессионалов и специальной техникой, чтобы вырыть котлован достаточной глубины. Самостоятельно произвести работы столь крупных объемов можно за очень долгий срок.

Если строительство планируется на сложных рельефных участках, в частности, на склоне, то в таких случаях велик риск смещения верхних слоев почвы. При этом нередко обустраивается свайная, столбчатая основа под постройку, однако, наилучшим вариантом является именно плитный фундамент на склоне. Как уже отмечалось выше, это обуславливается способностью такой конструкции противостоять вертикальному и горизонтальному перемещению грунта.

Очень часто данный вид основы под постройку применяется в случаях крупномасштабного строительства, при этом площадка фундамента получается довольно внушительных размеров. Разумеется, сама по себе бетонная плита – очень прочное сооружение, однако, со временем велик риск ее проседания под собственной тяжестью. Поэтому при больших размерах объекта оборудуется плитный фундамент с ребрами жесткости, которые представляют собой бетонные элементы, имеющие форму трапеции и располагающиеся по периметру конструкции.

Расчет монолитной основы под постройку

Размеры конструкции принимаются равными габаритам будущей постройки с учетом проекта. Расчет плитного фундамента осуществляется с учетом его отливной высоты (чаще всего эта цифра составляет 0,3 м, но здесь играет роль качество почвы и наличие/отсутствие грунтовых вод). Однако в вычислениях принимает участие и часть конструкции, которая определяется, как глубина залегания.

Расчет бетона на плитный фундамент осуществляется посредством перемножения объема конструкции (необходимо умножить длину, ширину и глубину) на плотность, которая составляет порядка 2 500 кг/куб. м. В результате получится общий вес будущих плит.

Но бетон для плитного фундамента – это готовая смесь, которая создается путем смешивания цемента, песка и воды. Необходимо получить итоговое количество цемента.

Учитывая, что для этой цели используется одна доля цемента, одна – доля воды, три доли песка, можно получить число, равное количеству цемента, разделив полученный ранее объем бетонной смеси на 5 (общее количество долей песка, воды, цемента).

Возведение монолитной основы под постройку

Строительство любого фундамента начинается с разметки участка, на основании чего роется котлован. В случае с плитной основой под постройку наилучшим вариантом будет привлечение специальной техники. Чтобы отвести грунтовые воды, необходимо оборудовать дренаж плитного фундамента, что представляет собой подготовку скважин достаточной глубины, которые располагаются на расстоянии нескольких метров друг от друга.

Следующим этапом выполняется подушка под плитный фундамент. Так называется уложенный на дно котлована песок и гравий. Далее необходимо оборудовать опалубку по периметру будущей конструкции. Делается это из одного или нескольких уровней досок, в зависимости от того, насколько высокой планируется основа под постройку. Наряду с этим осуществляется закладка коммуникаций в плитный фундамент (их вводных частей): водопровод, канализация.

Опалубка представляет собой вертикально установленный деревянный материал. Для того чтобы во время заливки ровные линии досок не меняли своего положения, снаружи опалубка подпирается распорками, которые вбиваются в землю. А эти элементы в свою очередь укрепляются подпорками. В результате опалубка для плитного фундамента получается взаимоукрепленной конструкцией. На следующем этапе осуществляется гидроизоляция основы под постройку, для чего обычно используется рубероид, который укладывается поверх воздушной подушки.
